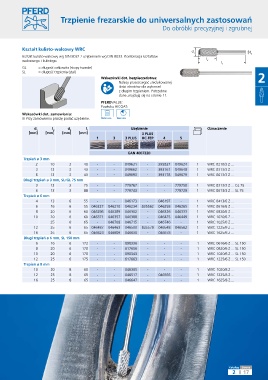

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt kulisto-walcowy WRC
d d
1 2
Kształt kulisto-walcowy wg DIN 8032 z uzębieniem wg DIN 8033. Kombinacja kształtów
walcowego i kulistego. l 2 l
1
GL = długość całkowita (stopy twarde)
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa: 2
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
PFERDVALUE:
Powłoka HICOAT:
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 PLUS
1 3 3 PLUS HC-FEP 4 5

EAN 4007220
Trzpień ø 3 mm
2 10 3 40 - - 049631 - 395837 049624 1 WRC 0210/3 Z ...
3 13 3 43 - - 049662 - 393161 049648 1 WRC 0313/3 Z ...
6 13 3 43 - - 049693 - 393178 049679 1 WRC 0613/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 13 3 75 - - 779767 - - 779750 1 WRC 0313/3 Z ... GL 75
6 13 3 88 - - 779743 - - 779729 1 WRC 0613/3 Z ... SL 75
Trzpień ø 6 mm
4 13 6 55 - - 046173 - 046197 - 1 WRC 0413/6 Z ...
6 16 6 55 046227 046210 046234 835562 046258 046265 1 WRC 0616/6 Z ...
8 20 6 60 046296 046289 046302 - 046326 046333 1 WRC 0820/6 Z ...
10 20 6 60 046371 046357 046388 - 046425 046449 1 WRC 1020/6 Z ...
25 6 65 - 046708 046715 - 046746 - 1 WRC 1025/6 Z ...
12 25 6 65 046487 046463 046500 835579 046548 046562 1 WRC 1225/6 Z ...
16 25 6 65 046623 046609 046630 - 046678 - 1 WRC 1625/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 16 6 172 - - 090336 - - - 1 WRC 0616/6 Z ... SL 150
8 20 6 170 - - 617656 - - - 1 WRC 0820/6 Z ... SL 150
10 20 6 170 - - 090343 - - - 1 WRC 1020/6 Z ... SL 150
12 25 6 175 - - 617663 - - - 1 WRC 1225/6 Z ... SL 150
Trzpień ø 8 mm
10 20 8 60 - - 046395 - - - 1 WRC 1020/8 Z ...
12 25 8 65 - - 046517 - 046555 - 1 WRC 1225/8 Z ...
16 25 8 65 - - 046647 - - - 1 WRC 1625/8 Z ...

Katalog Strona
2 17
