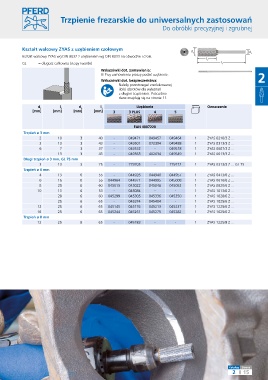

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt walcowy ZYAS z uzębieniem czołowym
d d
1 2
Kształt walcowy ZYAS wg DIN 8032 z uzębieniem wg DIN 8033 na obwodzie i czole.
l 2
GL = długość całkowita (stopy twarde) l 1
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie. 2
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 3 PLUS 4 5

EAN 4007220
Trzpień ø 3 mm
2 10 3 40 - 049471 049457 049464 1 ZYAS 0210/3 Z ...
3 13 3 43 - 049501 072394 049488 1 ZYAS 0313/3 Z ...
6 7 3 37 - 049532 - 049518 1 ZYAS 0607/3 Z ...
13 3 43 - 049563 402634 049549 1 ZYAS 0613/3 Z ...
Długi trzpień ø 3 mm, GL 75 mm
3 13 3 75 - 779705 - 779712 1 ZYAS 0313/3 Z ... GL 75
Trzpień ø 6 mm
4 13 6 55 - 044926 044940 044957 1 ZYAS 0413/6 Z ...
6 16 6 55 044964 044971 044995 045008 1 ZYAS 0616/6 Z ...
8 20 6 60 045015 045022 045046 045053 1 ZYAS 0820/6 Z ...
10 13 6 53 - 045084 - - 1 ZYAS 1013/6 Z ...
20 6 60 045299 045305 045336 045350 1 ZYAS 1020/6 Z ...
25 6 65 - 045374 045404 - 1 ZYAS 1025/6 Z ...
12 25 6 65 045145 045176 045213 045237 1 ZYAS 1225/6 Z ...
16 25 6 65 045244 045251 045275 045282 1 ZYAS 1625/6 Z ...
Trzpień ø 8 mm
12 25 8 65 - 045183 - - 1 ZYAS 1225/8 Z ...
