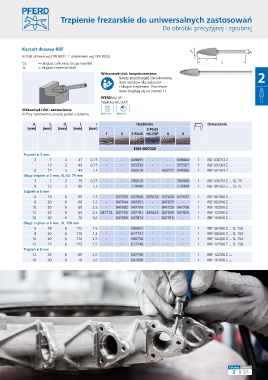

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt drzewa RBF
d 1 d 2
Kształt drzewa wg DIN 8032, z uzębieniem wg DIN 8033. r l
GL = długość całkowita (stopy twarde) 2 l 1
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej 2
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
PFERDVALUE:
Powłoka HICOAT:
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 3 PLUS
1 3 3 PLUS HC-FEP 4 5

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 0,75 - - 049891 - - 049884 1 RBF 0307/3 Z ...
13 3 43 0,75 - - 955550 - - 955567 1 RBF 0313/3 Z ...
6 13 3 43 1,5 - - 050019 - 400722 049990 1 RBF 0613/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 7 3 75 0,75 - - 780015 - - 780008 1 RBF 0307/3 Z ... GL 75
6 13 3 88 1,5 - - 779996 - - 779989 1 RBF 0613/3 Z ... SL 75
Trzpień ø 6 mm
6 18 6 55 1,5 - 047590 047606 835616 047620 047637 1 RBF 0618/6 Z ...
8 20 6 60 1,2 - 047644 047651 - 047675 - 1 RBF 0820/6 Z ...
10 20 6 60 2,5 - 047682 047705 - 047729 047736 1 RBF 1020/6 Z ...
12 25 6 65 2,5 047774 047750 047781 835623 047828 047835 1 RBF 1225/6 Z ...
16 30 6 70 3,6 - 047859 047873 - 047910 - 1 RBF 1630/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 18 6 172 1,5 - - 090657 - - - 1 RBF 0618/6 Z ... SL 150
8 20 6 170 1,2 - - 617731 - - - 1 RBF 0820/6 Z ... SL 150
10 20 6 170 2,5 - - 090756 - - - 1 RBF 1020/6 Z ... SL 150
12 25 6 175 2,5 - - 617748 - - - 1 RBF 1225/6 Z ... SL 150
Trzpień ø 8 mm
12 25 8 65 2,5 - - 047798 - - - 1 RBF 1225/8 Z ...
16 30 8 70 3,6 - - 047880 - - - 1 RBF 1630/8 Z ...

Katalog Strona
2 21
