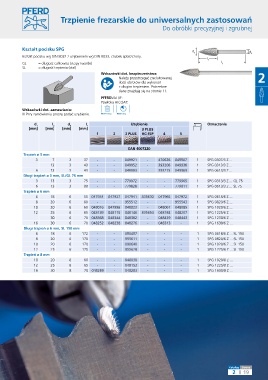

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt pocisku SPG
d 1 d 2
Kształt pocisku wg DIN 8032 z uzębieniem wg DIN 8033, czubek spłaszczony.
l 2
GL = długość całkowita (stopy twarde) l 1
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej 2
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
PFERDVALUE:
Powłoka HICOAT:
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 PLUS
1 3 3 PLUS HC-FEP 4 5

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 - - 049921 - 470626 049907 1 SPG 0307/3 Z ...
13 3 43 - - 049952 - 393208 049938 1 SPG 0313/3 Z ...
6 13 3 43 - - 049983 - 393215 049969 1 SPG 0613/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 13 3 75 - - 779972 - - 779965 1 SPG 0313/3 Z ... GL 75
6 13 3 88 - - 779828 - - 779811 1 SPG 0613/3 Z ... SL 75
Trzpień ø 6 mm
6 18 6 55 047934 047927 047941 835630 047965 047972 1 SPG 0618/6 Z ...
8 20 6 60 - - 955512 - - 955543 1 SPG 0820/6 Z ...
10 20 6 60 048016 047996 048023 - 048061 048085 1 SPG 1020/6 Z ...
12 25 6 65 048139 048115 048146 835654 048184 048207 1 SPG 1225/6 Z ...
30 6 70 048368 048344 048382 - 048429 048443 1 SPG 1230/6 Z ...
16 30 6 70 048252 048238 048276 - 048313 - 1 SPG 1630/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 18 6 172 - - 090497 - - - 1 SPG 0618/6 Z ... SL 150
8 20 6 170 - - 955611 - - - 1 SPG 0820/6 Z ... SL 150
10 20 6 170 - - 090640 - - - 1 SPG 1020/6 Z ... SL 150
12 25 6 175 - - 955628 - - - 1 SPG 1225/6 Z ... SL 150
Trzpień ø 8 mm
10 20 8 60 - - 048030 - - - 1 SPG 1020/8 Z ...
12 25 8 65 - - 048153 - - - 1 SPG 1225/8 Z ...
16 30 8 70 048269 - 048283 - - - 1 SPG 1630/8 Z ...
