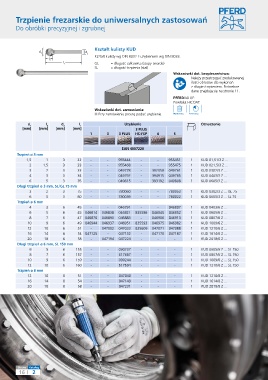

Page 104 - Pferd

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt kulisty KUD
d 1 d 2
Kształt kulisty wg DIN 8032 z uzębieniem wg DIN 8033.
l
2
l GL
1 = długość całkowita (stopy twarde)
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
PFERDVALUE:
Powłoka HICOAT:
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 PLUS
1 3 3 PLUS HC-FEP 4 5

EAN 4007220
Trzpień ø 3 mm
1,5 1 3 33 - - 955444 - - 955451 1 KUD 01,51/3 Z ...
2 1,5 3 33 - - 955468 - - 955475 1 KUD 021,5/3 Z ...
3 2 3 33 - - 049778 - 392058 049761 1 KUD 0302/3 Z ...
4 3 3 34 - - 049792 - 394915 049785 1 KUD 0403/3 Z ...
6 5 3 35 - - 049815 - 393192 049808 1 KUD 0605/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 2 3 75 - - 780060 - - 780053 1 KUD 0302/3 Z ... GL 75
6 5 3 80 - - 780039 - - 780022 1 KUD 0605/3 Z ... SL 75
Trzpień ø 6 mm
4 3 6 45 - - 046791 - - 046807 1 KUD 0403/6 Z ...
6 5 6 45 046814 046838 046821 835586 046845 046852 1 KUD 0605/6 Z ...
8 7 6 47 046876 046890 046883 - 046906 046913 1 KUD 0807/6 Z ...
10 9 6 49 046944 046937 046951 835593 046975 046982 1 KUD 1009/6 Z ...
12 10 6 51 - 047002 047033 835609 047071 047088 1 KUD 1210/6 Z ...
16 14 6 54 047125 - 047132 - 047170 047187 1 KUD 1614/6 Z ...
20 18 6 58 - 047194 047224 - - - 1 KUD 2018/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 5 6 155 - - 090237 - - - 1 KUD 0605/6 Z ... SL 150
8 7 6 157 - - 617687 - - - 1 KUD 0807/6 Z ... SL 150
10 9 6 159 - - 090244 - - - 1 KUD 1009/6 Z ... SL 150
12 10 6 160 - - 617694 - - - 1 KUD 1210/6 Z ... SL 150
Trzpień ø 8 mm
12 10 8 51 - - 047040 - - - 1 KUD 1210/8 Z ...
16 14 8 54 - - 047149 - - - 1 KUD 1614/8 Z ...
20 18 8 58 - - 047231 - - - 1 KUD 2018/8 Z ...

Strona Katalog
16 2
