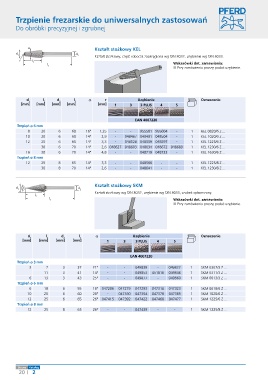

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

α Kształt stożkowy KEL
d d
1 2 Kształt stożkowy, część robocza zaokrąglona wg DIN 8032, uzębienie wg DIN 8033.
r l 2
l 1 Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 a r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 1 3 3 PLUS 4 5

EAN 4007220
Trzpień ø 6 mm
8 20 6 60 16° 1,25 - - 955581 955604 - 1 KEL 0820/6 Z ...
10 20 6 60 14° 2,9 - 048467 048481 048504 - 1 KEL 1020/6 Z ...
12 25 6 65 14° 3,3 - 048528 048559 048597 - 1 KEL 1225/6 Z ...
30 6 70 14° 2,6 048627 048603 048634 048672 048689 1 KEL 1230/6 Z ...
16 30 6 70 14° 4,8 - - 048719 048733 - 1 KEL 1630/6 Z ...
Trzpień ø 8 mm
12 25 8 65 14° 3,3 - - 048566 - - 1 KEL 1225/8 Z ...
30 8 70 14° 2,6 - - 048641 - - 1 KEL 1230/8 Z ...

Kształt stożkowy SKM
d α d
1 2
Kształt stożkowy wg DIN 8032, uzębienie wg DIN 8033, czubek spłaszczony.
l 2
l 1 Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 1 3 3 PLUS 4 5

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 21° - - 049839 - 049822 1 SKM 0307/3 Z ...
11 3 41 14° - - 049853 451816 049846 1 SKM 0311/3 Z ...
6 13 3 43 25° - - 049877 - 049860 1 SKM 0613/3 Z ...
Trzpień ø 6 mm
6 18 6 55 18° 047286 047279 047293 047316 047323 1 SKM 0618/6 Z ...
10 20 6 60 28° - 047330 047354 047378 047385 1 SKM 1020/6 Z ...
12 25 6 65 26° 047415 047392 047422 047460 047477 1 SKM 1225/6 Z ...
Trzpień ø 8 mm
12 25 8 65 26° - - 047439 - - 1 SKM 1225/8 Z ...
