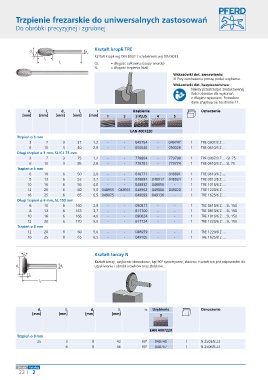

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt kropli TRE
d d
1 2
Kształt kropli wg DIN 8032 z uzębieniem wg DIN 8033.
r l 2
l 1 GL = długość całkowita (stopy twarde)
SL = długość trzpienia (stal)
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 1 3 3 PLUS 4 5

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 1,2 - - 049754 - 049747 1 TRE 0307/3 Z ...
6 10 3 40 2,8 - - 050040 - 050026 1 TRE 0610/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 7 3 75 1,2 - - 779804 - 779798 1 TRE 0307/3 Z ... GL 75
6 10 3 85 2,8 - - 779781 - 779774 1 TRE 0610/3 Z ... SL 75
Trzpień ø 6 mm
6 10 6 50 2,8 - - 048771 - 048801 1 TRE 0610/6 Z ...
8 13 6 53 3,7 - - 048894 048917 048924 1 TRE 0813/6 Z ...
10 16 6 56 4,0 - - 048832 048856 - 1 TRE 1016/6 Z ...
12 20 6 60 5,0 048955 048931 048962 049006 049020 1 TRE 1220/6 Z ...
16 25 6 65 6,5 049075 - 049099 049136 - 1 TRE 1625/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 10 6 160 2,8 - - 090817 - - 1 TRE 0610/6 Z ... SL 150
8 13 6 163 3,7 - - 617700 - - 1 TRE 0813/6 Z ... SL 150
10 16 6 166 4,0 - - 090824 - - 1 TRE 1016/6 Z ... SL 150
12 20 6 170 5,0 - - 617724 - - 1 TRE 1220/6 Z ... SL 150
Trzpień ø 8 mm
12 20 8 60 5,0 - - 048979 - - 1 TRE 1220/8 Z ...
16 25 8 65 6,5 - - 049105 - - 1 TRE 1625/8 Z ...

α Kształt tarczy N
Kształt tarczy, uzębienie obwodowe, kąt 90° symetryczne, zbieżne. Kształt ten jest odpowiedni do
d d uzyskiwania i obróbki rowków oraz żłobków.
1 2
l
2
l 1

d 1 l 2 d 2 l 1 a Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3

EAN 4007220
Trzpień ø 8 mm
25 3 8 43 90° 048740 1 N 2503/8 Z3
6 8 46 90° 048757 1 N 2506/8 Z3
