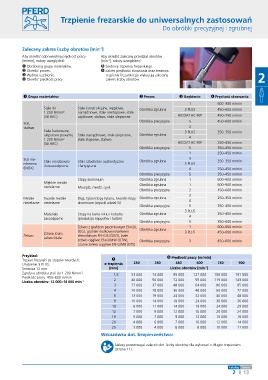

Page 101 - Pferd

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Zalecany zakres liczby obrotów [min ]
-1
Aby określić odpowiednią prędkość pracy Aby określić zalecany przedział obrotów
-1
[m/min], należy uwzględnić: [min ], należy uzwględnić:
➊ Obrabianą grupę materiałów. ➎ Średnicę trzpienia frezarskiego.
➋ Określić proces. ➏ Zakres prędkości skrawania oraz średnica
➌ Wybrać uzębienie. trzpienia frezarskiego wykazują zalecany 2
➍ Określić prędkość pracy. zakres liczby obrotów.

➊ Grupa materiałów ➋ Proces ➌ Uzębienie ➍ Prędkość skrawania
1 600–900 m/min
Stale do Stale konstrukcyjne, węglowe, Obróbka zgrubna 3 PLUS 450–600 m/min
1 200 N/mm² narzędziowe, stale niestopowe, stale
(38 HRC) użytkowe, staliwo, stale ulepszone HICOAT HC-FEP 450–750 m/min
Obróbka precyzyjna 5 450–600 m/min
Stal,
staliwo 3
Stale hartowane, 3 PLUS 250–350 m/min
ulepszone powyżej Stale narzędziowe, stale ulepszone, Obróbka zgrubna 4
1 200 N/mm² stale stopowe, staliwo
(38 HRC) HICOAT HC-FEP 250–450 m/min
Obróbka precyzyjna 5 350–450 m/min
1 250–450 m/min
Stal nie- Stale nierdzewne Stale szlachetne austenityczne Obróbka zgrubna 3 250–350 m/min
rdzewna 3 PLUS
(INOX) i kwasoodporne i ferrytyczne 4 250–450 m/min
Obróbka precyzyjna 5 350–450 m/min
Stopy aluminium Obróbka zgrubna 1 600–900 m/min
Miękkie metale Obróbka zgrubna 1 600–900 m/min
nieżelazne Mosiądz, miedź, cynk
Obróbka precyzyjna 3 450–600 m/min
3
Metale Twarde metale Brąz, tytan/stopy tytanu, twarde stopy Obróbka zgrubna 4 250–350 m/min
nieżelazne nieżelazne aluminium (wysoki udział Si)
Obróbka precyzyjna 5 350–450 m/min
3 PLUS
Materiały Stopy na bazie niklu i kobaltu Obróbka zgrubna 250–450 m/min
żaroodporne (produkcja napędów i turbin) 4
Obróbka precyzyjna 5 350–600 m/min
Żeliwo z grafitem pasemkowym EN-GJL 1 600–900 m/min
(GG), grafitem kulkowym/żeliwem Obróbka zgrubna 3 PLUS 450–600 m/min
Żeliwo szare,
Żeliwo sferoidalnym EN-GJS (GGG), białe
żeliwo białe
żeliwo ciągliwe EN-GJMW (GTW), Obróbka precyzyjna 3 450–600 m/min
czarne żeliwo ciągliwe EN-GJMB (GTS)
Przykład: ➏ Prędkość pracy [m/min]
Trzpień frezarski ze stopów twardych, ➎
Uzębienie 3 PLUS, ø trzpienia 250 350 450 600 750 900
-1
Średnica 12 mm. [mm] Liczba obrotów [min ]
Zgrubna obróbka stali do 1 200 N/mm². 1,5 53 000 74 000 95 000 127 000 159 000 191 000
Prędkość pracy: 450–600 m/min
Liczba obrotów: 12 000–16 000 min -1 2 40 000 56 000 72 000 95 000 119 000 143 000
3 27 000 37 000 48 000 64 000 80 000 95 000
4 20 000 28 000 36 000 48 000 60 000 72 000
6 13 000 19 000 24 000 32 000 40 000 48 000
8 10 000 14 000 18 000 24 000 30 000 36 000
10 8 000 11 000 14 000 19 000 24 000 29 000
12 7 000 9 000 12 000 16 000 20 000 24 000
16 5 000 7 000 9 000 12 000 15 000 18 000
20 4 000 6 000 7 000 10 000 12 000 14 000
25 3 000 4 000 6 000 8 000 10 000 11 000
Wskazówka dot. bezpieczeństwa:

Należy przestrzegać zaleceń dot. liczby obrotów dla wykonań z długim trzpieniem
(strona 11).
