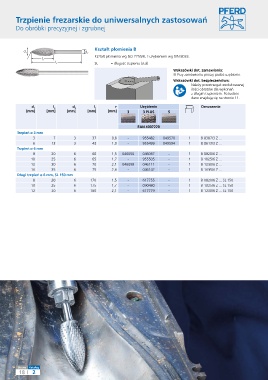

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt płomienia B
d 1 d 2
Kształt płomienia wg ISO 7755/8, z uzębieniem wg DIN 8033.
r l 2
l 1 SL = długość trzpienia (stal)
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.

d 1 l 2 d 2 l 1 r Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] [mm] 3 3 PLUS 5

EAN 4007220
Trzpień ø 3 mm
3 7 3 37 0,8 - 955482 049570 1 B 0307/3 Z ...
6 13 3 43 1,0 - 955499 049594 1 B 0613/3 Z ...
Trzpień ø 6 mm
8 20 6 60 1,5 046050 046067 - 1 B 0820/6 Z ...
10 25 6 65 1,7 - 955505 - 1 B 1025/6 Z ...
12 30 6 70 2,1 046098 046111 - 1 B 1230/6 Z ...
16 35 6 75 2,6 - 046142 - 1 B 1635/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
8 20 6 170 1,5 - 617755 - 1 B 0820/6 Z ... SL 150
10 25 6 175 1,7 - 090480 - 1 B 1025/6 Z ... SL 150
12 30 6 180 2,1 - 617779 - 1 B 1230/6 Z ... SL 150
