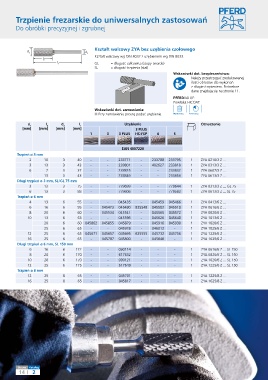

Page 102 - Pferd

Trzpienie frezarskie do uniwersalnych zastosowań

Do obróbki precyzyjnej i zgrubnej

Kształt walcowy ZYA bez uzębienia czołowego
d d
1 2
Kształt walcowy wg DIN 8032 z uzębieniem wg DIN 8033.
l
2
l GL
1 = długość całkowita (stopy twarde)
SL = długość trzpienia (stal)
Wskazówki dot. bezpieczeństwa:
Należy przestrzegać zredukowanej
ilości obrotów dla wykonań
z długim trzpieniem. Potrzebne
dane znajdują się na stronie 11.
PFERDVALUE:
Powłoka HICOAT:
Wskazówki dot. zamawiania:
■ Przy zamówieniu proszę podać uzębienie.

d 1 l 2 d 2 l 1 Uzębienie Oznaczenie
[mm] [mm] [mm] [mm] 3 PLUS
1 3 3 PLUS HC-FEP 4 5

EAN 4007220
Trzpień ø 3 mm
2 10 3 40 - - 233771 - 233788 233795 1 ZYA 0210/3 Z ...
3 13 3 43 - - 233801 - 402627 233818 1 ZYA 0313/3 Z ...
6 7 3 37 - - 233825 - - 233832 1 ZYA 0607/3 Z ...
13 3 43 - - 233849 - - 233856 1 ZYA 0613/3 Z ...
Długi trzpień ø 3 mm, SL/GL 75 mm
3 13 3 75 - - 779699 - - 779644 1 ZYA 0313/3 Z ... GL 75
6 13 3 88 - - 779606 - - 779583 1 ZYA 0613/3 Z ... SL 75
Trzpień ø 6 mm
4 13 6 55 - - 045435 - 045459 045466 1 ZYA 0413/6 Z ...
6 16 6 55 - 045473 045480 835548 045503 045510 1 ZYA 0616/6 Z ...
8 20 6 60 - 045534 045541 - 045565 045572 1 ZYA 0820/6 Z ...
10 13 6 53 - - 045596 - 045626 045640 1 ZYA 1013/6 Z ...
20 6 60 045862 045855 045879 - 045916 045930 1 ZYA 1020/6 Z ...
25 6 65 - - 045978 - 046012 - 1 ZYA 1025/6 Z ...
12 25 6 65 045671 045657 045695 835555 045732 045756 1 ZYA 1225/6 Z ...
16 25 6 65 - 045787 045800 - 045848 - 1 ZYA 1625/6 Z ...
Długi trzpień ø 6 mm, SL 150 mm
6 16 6 172 - - 090114 - - - 1 ZYA 0616/6 Z ... SL 150
8 20 6 170 - - 617632 - - - 1 ZYA 0820/6 Z ... SL 150
10 20 6 170 - - 090121 - - - 1 ZYA 1020/6 Z ... SL 150
12 25 6 175 - - 617649 - - - 1 ZYA 1225/6 Z ... SL 150
Trzpień ø 8 mm
12 25 8 65 - - 045701 - - - 1 ZYA 1225/8 Z ...
16 25 8 65 - - 045817 - - - 1 ZYA 1625/8 Z ...
