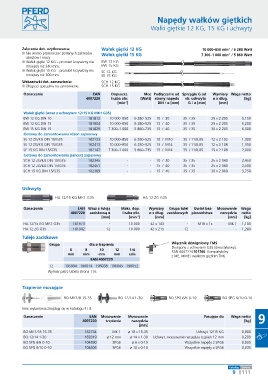

Napędy wałków giętkich

Wałki giętkie 12 KG, 15 KG i uchwyty

Zalecenia dot. użytkowania: Wałek giętki 12 KG 10 000–850 min / 6 280 Watt
-1
■ Nie wolno przekraczać podanych zakresów Wałek giętki 15 KG 7 300–1 000 min / 5 860 Watt
-1
obrotów i mocy.
■ Wałek giętki 12 KG – promień krzywizny nie BW 12 KG
mniejszy niż 240 mm. BW 15 KG
■ Wałek giętki 15 KG – promień krzywizny nie SE 12 KG
mniejszy niż 300 mm. SE 15 KG
Wskazówki dot. zamawiania: SCH 12 KG
■ Długości specjalne na zamówienie. SCH 15 KG

Oznaczenie EAN Dopuszcz. Moc Podłączenie od Sprzęgło G od Wymiary Waga netto
4007220 liczba obr. [Watt] strony napędu str. uchwytu ø x dług. [kg]
-1
[min ] DIN / ø [mm] G / ø [mm] [mm]
Wałek giętki (wraz z uchwytem 12/15 KG MK1 G35)
BW 12 KG DIN 10 181812 10 000–850 6 280–525 10 / 30 35 / 35 25 x 2 205 5,150
BW 12 KG DIN 15 181904 10 000–850 6 280–525 15 / 40 35 / 35 25 x 2 205 5,200
BW 15 KG DIN 15 181829 7 300–1 000 5 860–735 15 / 40 35 / 35 30 x 2 205 6,500
Gotowy do zamontowania rdzeń zapasowy
SE 12 ZG/KG DIN 10/G35 182123 10 000–850 6 280–525 10 / M10 35 / 11/8,85 12 x 2 102 1,300
SE 12 ZG/KG DIN 15/G35 182413 10 000–850 6 280–525 15 / M14 35 / 11/8,85 12 x 2 108 1,350
SE 15 KG DIN 15/G35 182147 7 300–1 000 5 860–735 15 / M14 35 / 11/8,85 15 x 2 108 2,000
Gotowy do zamontowania pancerz zapasowy
SCH 12 ZG/KG DIN 10/G35 182345 - - 10 / 30 35 / 35 25 x 2 060 2,450
SCH 12 ZG/KG DIN 15/G35 182451 - - 15 / 40 35 / 35 25 x 2 060 2,500
SCH 15 KG DIN 15/G35 182369 - - 15 / 40 35 / 35 30 x 2 060 3,750

Uchwyty
HA 12/15 KG MK1 G35 HA 12 ZG G35

Oznaczenie EAN Wraz z tuleją Maks. dop. Wymiary Grupa tulei Gwint bez- Mocowanie Waga
4007220 zaciskową ø liczba obr. ø x dług. zaciskowych pieczeństwa narzędzia netto
[mm] [min ] [mm] [mm] [kg]
-1
HA 12/15 KG MK1 G35 181973 - 10 000 42 x 143 - M16 x 1r. MK 1 1,100
HA 12 ZG G35 181942 12 10 000 42 x 215 12 - - 1,280
Tuleje zaciskowe
Grupa dla ø trzpienia Włącznik dźwigniowy TMS
Dostępny z uchwytem G35 (dwustykowy),
6 8 10 12 1/4 EAN 4007220101766. Kompatybilny
mm mm mm mm cale z ME, MME i wałkiem giętkim TMS.
EAN 4007220
12 195994 196014 196038 196045 196052
Wymiar patrz tabela strona 116.

Trzpienie mocujące

BO MK1/8 15-35 BO 12/14 1-30 BO SPG 6/6 0-10 BO SPG 6/10 0-10

Inne wykonania znajdują się w katalogu 4 i 8.
Oznaczenie EAN Mocowanie Mocowanie Pasujące do Waga netto 9
4007220 trzpienia narzędzia [kg]
[mm]
BO MK1/18 15-35 182734 MK 1 ø 18 x 15-35 Uchwyt 12/15 KG 0,800
BO 12/14 1-30 182819 ø 12 mm ø 14 x 1-30 Uchwyt, mocowanie narzędzia trzpień 12 mm 0,200
BO SPG 6/6 0-10 104590 SPG6 ø 6 x 0-10 Wszystkie napędy z SPG6 0,035
BO SPG 6/10 0-10 104606 SPG6 ø 10 x 0-10 Wszystkie napędy z SPG6 0,035

Katalog Strona
9 111
