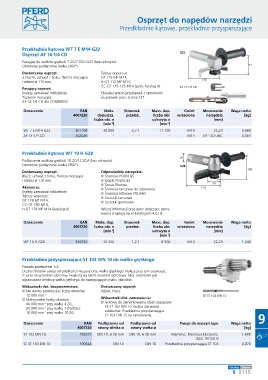

Page 723 - Pferd

Osprzęt do napędów narzędzi

Przedkładnie kątowe, przekładnie przyspieszające

Przekładnia kątowa WT 7 E M14 G22
Osprzęt AF 14-1/4 CD G22
Pasujące do wałków giętkich 7 ZG/7 ZGU G22 (bez uchwytu).
Obrotowe podłączenie wałka (360°). 72
Dostarczany osprzęt: Talerze wsporcze:
2 klucze, uchwyt z boku, flansza mocująca GT 115 MF M14,
i osłona ø 115 mm. H-GT 115 MF M14, 178
CC-GT 115-125 M14 (patrz katalog 4). AF 14-1/4 CD
Pasujący osprzęt:
(należy zamawiać oddzielnie) Obsada ramion przystawek z ramionami
Trzpienie mocujące: przystawek patrz strona 121.
AF 14-1/4 CD dla COMBIDISC
Oznaczenie EAN Maks. Stosunek Maks. dop. Gwint Mocowanie Waga netto
4007220 dopuszcz. przełoż. liczba obr. wrzeciona narzędzia [kg]
liczba obr. n uchwytu n [mm]
-1
-1
[min ] [min ]
WT 7 E M14 G22 301708 30 000 2,7:1 11 100 M14 22,23 0,660
AF 14-1/4 CD 302026 - - - M14 1/4“-20 UNC 0,064

Przekładnia kątowa WT 10 H G28
42
Podłączenie wałków giętkich 10 ZG/12 ZGA (bez uchwytu).
Obrotowe podłączenie wałka (360°). G28
108
Dostarczany osprzęt: Odpowiednie narzędzia:
Klucz, uchwyt z boku, flansza mocująca ■ Ściernice POLIVLIES
i osłona ø 178 mm. ■ Krążki POLIVLIES
■ Tarcze fibrowe 50
Akcesoria: ■ Ściernice tarczowe do zdzierania 178
(należy zamawiać oddzielnie) ■ Ściernice listkowe POLIFAN
Talerze wsporcze: ■ Szczotki tarczowe
GT 178 MF M14, ■ Szczotki garnkowe
CC-GT 180 M14,
H-GT 178 MF M14 (katalog 4). Więcej informacji oraz dane dotyczące zama-
wiania znajdują się w katalogach 4,6 i 8.

Oznaczenie EAN Maks. dop. Stosunek Maks. dop. Gwint Mocowanie Waga netto
4007220 liczba obr. n przełoż. liczba obr. wrzeciona narzędzia [kg]
[min ] uchwytu n [mm]
-1
[min ]
-1
WT 10 H G28 349250 10 200 1,2:1 8 500 M14 22,23 1,240

Przekładnia przyspieszająca ST 103 DIN 10 do wałka giętkiego
Posiada przełożenie 1:3.
Liczba obrotów zależy od prędkości maszyny oraz wałka giętkiego. Należy przy tym zauważyć,
iż wraz ze wzrostem obrotów zwiększa się także moment obrotowy. Moc natomiast jest
ograniczona średnicą wałka giętkiego do następujących maks. obrotów.
Wskazówki dot. bezpieczeństwa: Dostarczany osprzęt:
■ Nie wolno przekraczać liczby obrotów: Rdzeń, klucz.
12 000 min -1 SE ST 103 DIN 10
■ Maksymalne liczby obrotów: Wskazówki dot. zamawiania:
40 000 min przy wałku 4 ZG; ■ Gotowy do zamontowania rdzeń zapasowy
-1
25 000 min przy wałku 7 ZG/ZGU; SE ST 103 DIN 10 można zamawiać
-1
18 000 min przy wałku 10 ZG. oddzielnie. Przekładnia przyspieszająca
-1
ST 103 DIN 15 na zamówienie. Waga netto 9
Oznaczenie EAN Podłączenia od Podłączenia od Pasuje do maszyn typu
4007220 strony silnika ø strony wałka ø [kg]
ST 103 DIN 10 182673 DIN 10, ø 30 mm DIN 10, ø 30 mm Mammut, Mammut Electronic, 1,600
RUG 19/120 SI
SE ST 103 DIN 10 190524 DIN 10 DIN 10 Przekładnia przyspieszająca ST 103 0,070
