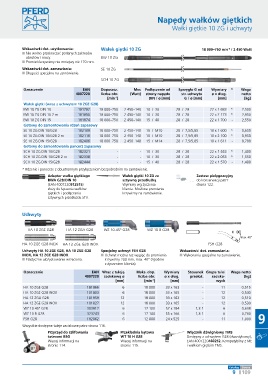

Napędy wałków giętkich

Wałki giętkie 10 ZG i uchwyty

Wskazówki dot. użytkowania: Wałek giętki 10 ZG 18 000–750 min / 2 450 Watt
-1
■ Nie wolno przekraczać podanych zakresów
obrotów i mocy. BW 10 ZG
■ Promień krzywizny nie mniejszy niż 170 mm.
Wskazówki dot. zamawiania: SE 10 ZG
■ Długości specjalne na zamówienie.
SCH 10 ZG
Oznaczenie EAN Dopuszcz. Moc Podłączenie od Sprzęgło G od Wymiary * Waga
4007220 liczba obr. [Watt] strony napędu str. uchwytu ø x dług. netto
[min ] DIN / ø [mm] G / ø [mm] [mm] [kg]
-1
Wałek giętki (wraz z uchwytem 10 ZGE G28)
BW 10 ZG DIN 10 181782 18 000–750 2 450–140 10 / 30 28 / 28 22 x 1 683 * 2,500
BW 10 ZG DIN 10 2 m 181850 18 000–750 2 450–140 10 / 30 28 / 28 22 x 2 173 * 2,950
BW 10 ZG DIN 15 181874 18 000–750 2 450–140 15 / 40 28 / 28 22 x 1 700 - 2,550
Gotowy do zamontowania rdzeń zapasowy
SE 10 ZG DIN 10/G28 182109 18 000–750 2 450–140 10 / M10 28 / 7,5/5,85 10 x 1 600 * 0,650
SE 10 ZG DIN 10/G28 2 m 182116 18 000–750 2 450–140 10 / M10 28 / 7,5/5,85 10 x 2 100 * 0,950
SE 10 ZG DIN 15/G28 182406 18 000–750 2 450–140 15 / M14 28 / 7,5/5,85 10 x 1 611 - 0,700
Gotowy do zamontowania pancerz zapasowy
SCH 10 ZG DIN 10/G28 182321 - - 10 / 30 28 / 28 22 x 1 553 * 1,400
SCH 10 ZG DIN 10/G28 2 m 182338 - - 10 / 30 28 / 28 22 x 2 053 * 1,550
SCH 10 ZG DIN 15/G28 182444 - - 15 / 40 28 / 28 22 x 1 570 - 1,400
* Rdzenie i pancerze z obustronnym przyłączeniem bezpośrednim na zamówienie.
Adapter wałka giętkiego Wałek giętki 10 ZG ze Zestaw pielęgnacyjny
BWA G28/DIN 10 sztywną przedłużką do konserwacji patrz
(EAN 4007220912515) Wymiary wg życzenia strona 122.
służy do łączenia wałków klienta. Możliwe promienie
giętkich i podłączania krzywizny na zamówienie.
sztywnych przedłużek STV.

Uchwyty

HA 10 ZGE G28 HA 12 ZGA G28 WZ 10 45° G28 WZ 10 B G28
max. 40°
HA 10 ZGE G28 INOX HA 12 ZGE G28 INOX FSH G28
Uchwyty HA 10 ZGE G28, HA 10 ZGE G28 Specjalny uchwyt FSH G28 Wskazówki dot. zamawiania:
INOX, HA 12 ZGE G28 INOX ■ Uchwyt można raz wygiąć do promienia ■ Wykonania specjalne na zamówienie.
■ Elastyczne ułożyskowanie wrzeciona. krzywizny 200 mm, max. 40° (zgodnie
z życzeniem klienta).

Oznaczenie EAN Wraz z tuleją Maks. dop. Wymiary Stosunek Grupa tulei Waga netto
4007220 zaciskową ø liczba obr. ø x dług. przełoż. zacisko- [kg]
[mm] [min ] [mm] wych
-1
HA 10 ZGE G28 181966 6 18 000 33 x 163 - 11 0,515
HA 10 ZGE G28 INOX 101803 6 18 000 33 x 165 - 12 0,540
HA 12 ZGA G28 181959 12 18 000 33 x 162 - 12 0,510
HA 12 ZGE G28 INOX 101827 12 18 000 33 x 165 - 12 0,530
WZ 10 45° G28 303917 6 17 100 57 x 184 1,3:1 6 0,638
WZ 10 B G28 323243 6 17 100 55 x 166 1,3:1 6 0,760
FSH G28 182062 6 12 000 24 x 525 - 11 1,000 9
Wszystkie dostępne tuleje zaciskowe patrz strona 116.
Przyrząd do szlifowania Przekładnia kątowa Włącznik dźwigniowy TMS
taśmami BSG WT 10 H G28 Dostępny z uchwytem G28 (dwustykowy),
Więcej informacji na Więcej informacji na EAN 4007220460252. Kompatybilny z ME
stronie 114. stronie 115. i wałkiem giętkim TMS.
