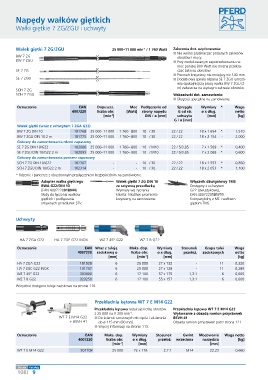

Napędy wałków giętkich

Wałki giętkie 7 ZG/ZGU i uchwyty

Wałek giętki 7 ZG/ZGU 25 000–11 000 min / 1 760 Watt Zalecenia dot. użytkowania:
-1
■ Nie wolno przekraczać podanych zakresów
BW 7 ZG obrotów i mocy.
BW 7 ZGU ■ Przy zredukowanym zapotrzebowaniu na
moc poniżej 800 Watt nie można przekra-
SE 7 ZG czać zakresu obrotów.
■ Promień krzywizny nie mniejszy niż 140 mm.
SE 7 ZGU ■ Dodatkowa spirala rdzenia SE 7 ZGU umożli-
wia spokojniejszą pracę wałka BW 7 ZGU (2
m) zwłaszcza na wyższym zakresie obrotów.
SCH 7 ZG
SCH 7 ZGU Wskazówki dot. zamawiania:
■ Długości specjalne na zamówienie.
Oznaczenie EAN Dopuszcz. Moc Podłączenie od Sprzęgło Wymiary * Waga
4007220 liczba obr. [Watt] strony napędu G od str. ø x dług. netto
-1
[min ] DIN / ø [mm] uchwytu [mm] [kg]
G / ø [mm]
Wałek giętki (wraz z uchwytem 7 ZGA G22)
BW 7 ZG DIN 10 181768 25 000–11 000 1 760– 800 10 / 30 22 / 22 18 x 1 654 * 1,510
BW 7 ZGU DIN 10 2 m 181775 25 000–11 000 1 760– 800 10 / 30 22 / 22 18 x 2 154 - 2,000
Gotowy do zamontowania rdzeń zapasowy
SE 7 ZG DIN 10/G22 182086 25 000–11 000 1 760– 800 10 / M10 22 / 5/3,85 7 x 1 589 * 0,400
SE 7 ZGU DIN 10/G22 2 m 182093 25 000–11 000 1 760– 800 10 / M10 22 / 5/3,85 7 x 2 089 * 0,600
Gotowy do zamontowania pancerz zapasowy
SCH 7 ZG DIN 10/G22 182307 - - 10 / 30 22 / 22 18 x 1 553 * 0,850
SCH 7 ZGU DIN 10/G22 2 m 182314 - - 10 / 30 22 / 22 18 x 2 053 * 1,100
* Rdzenie i pancerze z obustronnym przyłączeniem bezpośrednim na zamówienie.
Adapter wałka giętkiego Wałek giętki 7 ZG DIN 10 Włącznik dźwigniowy TMS
BWA G22/DIN 10 ze sztywną przedłużką Dostępny z uchwytem
(EAN 4007220918944) Wymiary wg życzenia G22 (dwustykowy),
Służy do łączenia wałków klienta. Możliwe promienie EAN 4007220101711.
giętkich i podłączania krzywizny na zamówienie. Kompatybilny z ME i wałkiem
sztywnych przedłużek STV. giętkim TMS.

Uchwyty

HA 7 ZGA G22 HA 7 ZGE G22 INOX WZ 7 45° G22 WZ 7 B G22
Oznaczenie EAN Wraz z tuleją Maks. dop. Wymiary Stosunek Grupa tulei Waga
4007220 zaciskową ø liczba obr. ø x dług. przełoż. zaciskowych netto
-1
[mm] [min ] [mm] [kg]
HA 7 ZGA G22 181928 6 25 000 27 x 132 - 11 0,320
HA 7 ZGE G22 INOX 101797 6 25 000 27 x 128 - 11 0,289
WZ 7 45° G22 303900 6 17 100 57 x 175 1,3:1 6 0,665
WZ 7 B G22 323250 6 17 100 55 x 157 1,3:1 6 0,600
Wszystkie dostępne tuleje zaciskowe na stronie 116.

Przekładnia kątowa WT 7 E M14 G22
Przekładnia kątowa redukuje liczbę obrotów Przekładnia kątowa WT 7 E M14 G22
z 25 000 na 9 300 min . Wykonanie z obsadą ramion przystawek
-1
WT 7 E M14 G22 ■ Do ściernic tarczowych do cięcia i zdzierania BSVH 41
+ BSVH 41 do ø 115 mm (80 m/s). Obsada ramion przystawek patrz strona 121.
■ Więcej informacji na stronie 115.
Oznaczenie EAN Maks. dop. Wymiary Stosunek Gwint Mocowanie Waga netto
4007220 liczba obr. ø x dług. przełoż. wrzeciona narzędzia [kg]
-1
[min ] [mm] [mm]
WT 7 E M14 G22 301708 25 000 72 x 178 2,7:1 M14 22,23 0,660
