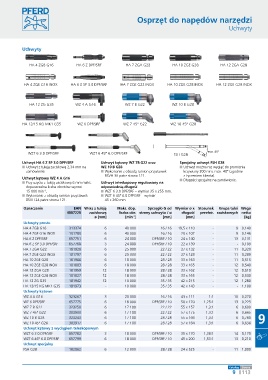

Osprzęt do napędów narzędzi

Uchwyty

Uchwyty

HA 4 ZGB G16 HA 6 Z DPF/SRF HA 7 ZGA G22 HA 10 ZGE G28 HA 12 ZGA G28

HA 4 ZGE G16 INOX HA 6 Z SP 3.0 DPF/SRF HA 7 ZGE G22 INOX HA 10 ZGE G28 INOX HA 12 ZGE G28 INOX

HA 12 ZG G35 WZ 4 A G16 WZ 7 B G22 WZ 10 B G28

HA 12/15 KG MK1 G35 WZ 6 DPF/SRF WZ 7 45° G22 WZ 10 45° G28

WZT 6 3.0 DPF/SRF WZT 6 45° 6.0 DPF/SRF FSH G28 max. 40°
Uchwyt HA 6 Z SP 3.0 DPF/SRF Uchwyt kątowy WZ 7B G22 oraz Specjalny uchwyt FSH G28
■ Uchwyt z tuleją zaciskową 2,34 mm na WZ 10 B G28 ■ Uchwyt można raz wygiąć do promienia
zamówienie. ■ Wykonanie z obsadą ramion przystawek krzywizny 200 mm, max. 40° (zgodnie
BSVH 36 patrz strona 121. z życzeniem klienta).
Uchwyt kątowy WZ 4 A G16 ■ Długości specjalne na zamówienie.
■ Przy użyciu z tuleją zaciskową 6 mm maks. Uchwyt teleskopowy regulowany na
dopuszczalna liczba obrotów wynosi odpowiednią długość
-1
15 000 min . ■ WZT 6 3.0 DPF/SRF – wymiar 35 x 255 mm.
■ Wykonanie z obsadą ramion przystawek ■ WZT 6 45° 6.0 DPF/SRF – wymiar
BSVH 24 patrz strona 121. 45 x 260 mm.
Oznaczenie EAN Wraz z tuleją Maks. dop. Sprzęgło G od Wymiar ø x Stosunek Grupa tulei Waga
4007220 zaciskową liczba obr. strony uchwytu / ø długość przełoż. zaciskowych netto
-1
ø [mm] [min ] [mm] [mm] [kg]
Uchwyty proste
HA 4 ZGB G16 313374 6 40 000 16 / 16 19,5 x 110 - 9 0,140
HA 4 ZGE G16 INOX 101780 6 40 000 16 / 16 20 x 107 - 9 0,146
HA 6 Z DPF/SRF 657751 6 24 000 DPF/SRF / 10 24 x 140 - 13 0,131
HA 6 Z SP 3.0 DPF/SRF 657768 3 24 000 DPF/SRF / 10 22 x 139 - - 0,109
HA 7 ZGA G22 181928 6 25 000 22 / 22 27 x 132 - 11 0,320
HA 7 ZGE G22 INOX 101797 6 25 000 22 / 22 27 x 128 - 11 0,289
HA 10 ZGE G28 181966 6 18 000 28 / 28 33 x 163 - 11 0,515
HA 10 ZGE G28 INOX 101803 6 18 000 28 / 28 33 x 165 - 12 0,540
HA 12 ZGA G28 181959 12 18 000 28 / 28 33 x 162 - 12 0,510
HA 12 ZGE G28 INOX 101827 12 18 000 28 / 28 33 x 165 - 12 0,530
HA 12 ZG G35 181942 12 10 000 35 / 35 42 x 215 - 12 1,280
HA 12/15 KG MK1 G35 181973 - 10 000 35 / 35 42 x 143 - - 1,100
Uchwyty kątowe
WZ 4 A G16 323267 3 20 000 16 / 16 43 x 111 1:1 10 0,270
WZ 6 DPF/SRF 657775 6 18 000 DPF/SRF / 10 50 x 170 1,25:1 13 0,225
WZ 7 B G22 323250 6 17 100 22 / 22 55 x 157 1,3:1 6 0,600
WZ 7 45° G22 303900 6 17 100 22 / 22 57 x 175 1,3:1 6 0,665
WZ 10 B G28 323243 6 17 100 28 / 28 55 x 166 1,3:1 6 0,638 9
0,760
WZ 10 45° G28 303917 6 17 100 28 / 28 57 x 184 1,3:1 6
Uchwyt kątowy z wyciągiem teleskopowym
WZT 6 3.0 DPF/SRF 657782 3 18 000 DPF/SRF / 10 35 x 170 1,38:1 14 0,170
WZT 6 45° 6.0 DPF/SRF 657799 6 18 000 DPF/SRF / 10 45 x 200 1,53:1 13 0,210
Uchwyt specjalny
FSH G28 182062 6 12 000 28 / 28 24 x 525 - 11 1,000

Katalog Strona
9 113
