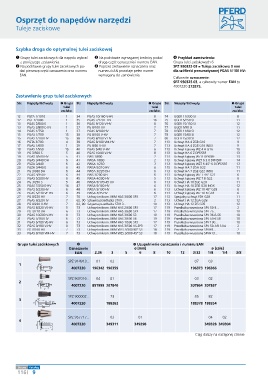

Osprzęt do napędów narzędzi

Tuleje zaciskowe

Szybka droga do optymalnej tulei zaciskowej
➊ Grupę tulei zaciskowych dla napędu wybrać ➌ Na podstawie wymaganej średnicy podać ➍ Przykład zamówienia:
z poniższego zestawienia. drugą część oznaczenia i numeru EAN. Grupa tulei zaciskowych 6
➋ Na podstawie grupy tulei zaciskowych po- ➍ Poprzez zestawienie oznaczenia oraz SPZ 950325 03 = Tuleja zaciskowa 3 mm
dać pierwszą część oznaczenia oraz numeru numeru EAN powstaje pełen numer dla szlifierki pneumatycznej PGAS 5/180 HV:
EAN. wymagany do zamówienia.
Całkowite oznaczenie:
SPZ 950325 03, a całkowity numer EAN to
4007220 212875.

Zestawienie grup tulei zaciskowych
Str. Napędy/Uchwyty ➊ Grupa Str. Napędy/Uchwyty ➊ Grupa Str. Napędy/Uchwyty ➊ Grupa
tulei tulei tulei
zacisko. zacisko. zacisko.
12 PGTA 1/1010 1 34 PGAS 10/160 V-HV 8 74 UGER 11/330 SI 8
12 PGT 1/1000 1 35 PGAS 7/120 E-HV 16 75 UGER 5/250 SI 11
13 PGAS 2/800 E 1 36 PGAS 9/120 V-HV 8 76 UGER 15/150 SI 12
13 PGAS 2/800 E-HV 1 37 PG 8/100 HV 7 77 UGER 5/90 SI 11
14 PGAS 1/750 1 37 PGAS 8/100 HV 7 78 UGER 11/90 SI 12
15 PGAS 1/700 15 38 PG 8/100 V-HV 7 79 UGER 15/60 SI 12
15 PGAS 1/700 HV 15 38 PGAS 8/100 V-HV 7 80 UGER 15/30 SI 12
16 PGTA 3/700 4 38 PGAS 8/100 VM-HV 7 113 Uchwyt HA 4 ZGB G16 9
17 PGAS 1/600 1 39 PG 8/50 V-HV 7 113 Uchwyt HA 4 ZGB G16 INOX 9
18 PGAS 1/550 15 40 PGAS 5/40 V-HV 6 113 Uchwyt kątowy WZ 4 A G16 10
19 PG 3/500 S 5 40 PGAS 10/40 V-HV 8 113 Uchwyt HA 6 Z DPF/SRF 13
19 PGAS 3/500 HV 5 41 PWS 1/800 2 113 Uchwyt kątowy WZ 6 DPF/SRF 13
20 PGAS 3/440 DH 6 41 PWSA 1/800 2 113 Uchwyt kątowy WZT 6 3.0 DPF/SRF 14
20 PGZA 3/440 6 42 PWSA 1/250 3 113 Uchwyt kątowy WZT 6 45° 6.0 DPF/SRF 13
20 PGZA 3/440 E 6 43 PWSA 5/210 HV 6 113 Uchwyt HA 7 ZGA G22 11
21 PG 3/380 DH 6 44 PWSA 3/220 DH 6 113 Uchwyt HA 7 ZGE G22 INOX 11
22 PGAS 4/350 E 6 44 PWS 3/200 DH 6 113 Uchwyt kątowy WZ 7 45° G22 6
23 PGAS 5/280 HV 6 45 PWSA 4/200 HV 5 113 Uchwyt kątowy WZ 7 B G22 6
24 PG 3/250 S 5 46 PWSA 5/170-45 HV 6 113 Uchwyt HA 10 ZGE G28 11
25 PGAS 7/250 E-HV 16 47 PWSA 5/160 HV 6 113 Uchwyt HA 10 ZGE G28 INOX 12
26 PGAS 5/230 HV 6 48 PWSA 5/130 HV 6 113 Uchwyt kątowy WZ 10 45° G28 6
26 PGAS 5/230 VE-HV 6 49 PWSA 4/45 HV 6 113 Uchwyt kątowy WZ 10 B G28 6
27 PG 8/220 HV 7 70 Uchwyt mikrom. MIM HAS 3/800 SP3 17 113 Specjalny uchwyt FSH G28 11
27 PGAS 8/220 HV 7 62, 90 Sztywna przedłużka STV9... 2 113 Uchwyt HA 12 ZGA G28 12
28 PG 8/220 V-HV 7 62, 90 Sztywna przedłużka STV13... 10 113 Uchwyt HA 12 ZG G35 12
28 PGAS 8/220 VS-HV 5 73 Uchwyt mikrom. MIM HAS 2/600 SP3 17 119 Przedłużka wrzeciona SPV 50-3... 2
29 PG 3/210 DH 6 73 Uchwyt mikrom. MIM HAS 3/600 SP3 17 119 Przedłużka wrzeciona SPV 75... 10
30 PGAS 10/200 V-HV 8 73 Uchwyt mikrom. MIM HAS 3/600 S3 19 119 Przedłużka wrzeciona SPV 36-6-S6 10
31 PGAS 5/180 HV 6 73 Uchwyt mikrom. MIM HAS 3/600 S6 19 119 Przedłużka wrzeciona SPV 50-6 S8 10
31 PGAS 5/180 VE-HV 6 73 Uchwyt mikrom. MIM HAS 1/500 SP3 17 119 Przedłużka wrzeciona SPV 100... 10
32 PGAS 9/180 V-HV 8 73 Uchwyt mikrom. MIM HAS 3/500 VS-SP3 17 119 Przedłużka wrzeciona SPV 50-1/8 S1/4 2
33 PG 8/160 HV 7 73 Uchwyt mikrom. MIM WZS 3/300 90° S3 18 119 Przedłużka wrzeciona SPVH9... 2
33 PGAS 8/160 VM-HV 7 73 Uchwyt mikrom. MIM WZS 3/300 45° S3 18 119 Przedłużka wrzeciona SPVH13... 10

Grupa tulei zaciskowych ➋ ➌ Uzupełnienie oznaczenia i numeru EAN
Oznaczenie ø [mm] ø [cale]
EAN 2,34 3 5 6 8 10 12 3/32 1/8 1/4 3/8

SPZ 914913.. 01 02 07 03
1 16°
7 5 4007220 196342 196359 196373 196366
15
SPZ 947016.. 04 01 03 02
2 16°
8 M5 4007220 851999 207840 207864 207857
12
SPZ 900002.. 73 85 82
3 4°
7,5 1/4"- 4007220 188262 188378 188354
28UNF
16,6
SPZ 957717.. 03 01 04 02
4 8°
11 4007220 349311 349298 349328 349304
18
Ciąg dalszy na następnej stronie
