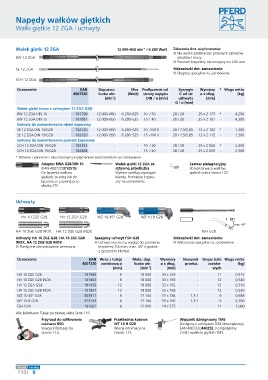

Page 718 - Pferd

Napędy wałków giętkich

Wałki giętkie 12 ZGA i uchwyty

Wałek giętki 12 ZGA 12 000–850 min / 6 280 Watt Zalecenia dot. użytkowania:
-1
■ Nie wolno przekraczać podanych zakresów
BW 12 ZGA obrotów i mocy.
■ Promień krzywizny nie mniejszy niż 240 mm.
SE 12 ZGA Wskazówki dot. zamawiania:
■ Długości specjalne na zamówienie.
SCH 12 ZGA
Oznaczenie EAN Dopuszcz. Moc Podłączenie od Sprzęgło Wymiary * Waga netto
4007220 liczba obr. [Watt] strony napędu G od str. ø x dług. [kg]
[min ] DIN / ø [mm] uchwytu [mm]
-1
G / ø [mm]
Wałek giętki (wraz z uchwytem 12 ZGA G28)
BW 12 ZGA DIN 10 181799 12 000–850 6 280–525 10 / 30 28 / 28 25 x 2 173 * 4,250
BW 12 ZGA DIN 15 181881 12 000–850 6 280–525 15 / 40 28 / 28 25 x 2 187 - 4,300
Gotowy do zamontowania rdzeń zapasowy
SE 12 ZGA DIN 10/G28 182130 12 000–850 6 280–525 10 / M10 28 / 7,5/5,85 12 x 2 102 * 1,300
SE 12 ZGA DIN 15/G28 182420 12 000–850 6 280–525 15 / M14 28 / 7,5/5,85 12 x 2 112 - 1,300
Gotowy do zamontowania pancerz zapasowy
SCH 12 ZGA DIN 10/G28 182352 - - 10 / 30 28 / 28 25 x 2 045 * 2,450
SCH 12 ZGA DIN 15/G28 182468 - - 15 / 40 28 / 28 25 x 2 059 - 2,500
* Rdzenie i pancerze z obustronnym przyłączeniem bezpośrednim na zamówienie.
Adapter BWA G28/DIN 10 Wałek giętki 12 ZGA ze Zestaw pielęgnacyjny
(EAN 4007220912515) sztywną przedłużką do konserwacji wałków
Do łączenia wałków Wymiar według wymagań giętkich patrz strona 122.
giętkich ze sobą lub do klienta. Promienie krzywi-
łączenia ze sztywną prze- zny na zamówienie.
dłużką STV.

Uchwyty

HA 10 ZGE G28 HA 12 ZGA G28 WZ 10 45° G28 WZ 10 B G28
max. 40°
HA 10 ZGE G28 INOX HA 12 ZGE G28 INOX FSH G28
Uchwyty HA 10 ZGE G28, HA 10 ZGE G28 Specjalny uchwyt FSH G28 Wskazówki dot. zamawiania:
INOX, HA 12 ZGE G28 INOX ■ Uchwyt można raz wygiąć do promienia ■ Wykonania specjalne na zamówienie.
■ Elastyczne ułożyskowanie wrzeciona. krzywizny 200 mm, max. 40° (zgodnie
z życzeniem klienta).
Oznaczenie EAN Wraz z tuleją Maks. dop. Wymiary Stosunek Grupa tulei Waga netto
4007220 zaciskową ø liczba obr. ø x dług. przełoż. zacisko- [kg]
[mm] [min ] [mm] wych
-1
HA 10 ZGE G28 181966 6 18 000 33 x 163 - 11 0,515
HA 10 ZGE G28 INOX 101803 6 18 000 33 x 165 - 12 0,540
HA 12 ZGA G28 181959 12 18 000 33 x 162 - 12 0,510
HA 12 ZGE G28 INOX 101827 12 18 000 33 x 165 - 12 0,530
WZ 10 45° G28 303917 6 17 100 57 x 184 1,3:1 6 0,638
WZ 10 B G28 323243 6 17 100 55 x 166 1,3:1 6 0,760
FSH G28 182062 6 12 000 24 x 525 - 11 1,000
Alle lieferbaren Tuleje zaciskowe siehe Seite 116.
Przyrząd do szlifowania Przekładnia kątowa Włącznik dźwigniowy TMS
taśmami BSG WT 10 H G28 Dostępny z uchwytem G28 (dwustykowy),
Więcej informacji na Więcej informacji na EAN 4007220460252. Kompatybilny
stronie 114. stronie 115. z ME i wałkiem giętkim TMS.
