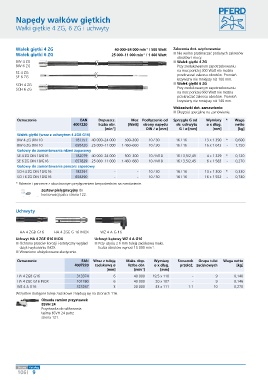

Napędy wałków giętkich

Wałki giętkie 4 ZG, 6 ZG i uchwyty

Wałek giętki 4 ZG 40 000–24 000 min / 500 Watt Zalecenia dot. użytkowania:
-1
Wałek giętki 6 ZG 25 000–11 000 min / 1 460 Watt ■ Nie wolno przekraczać podanych zakresów
-1
obrotów i mocy.
BW 4 ZG ■ Wałek giętki 4 ZG
BW 6 ZG Przy zredukowanym zapotrzebowaniu
na moc poniżej 300 Watt nie można
SE 4 ZG przekraczać zakresu obrotów. Promień
SE 6 ZG
krzywizny nie mniejszy niż 100 mm.
SCH 4 ZG ■ Wałek giętki 6 ZG
SCH 6 ZG Przy zredukowanym zapotrzebowaniu
na moc poniżej 660 Watt nie można
przekraczać zakresu obrotów. Promień
krzywizny nie mniejszy niż 140 mm.
Wskazówki dot. zamawiania:
■ Długości specjalne na zamówienie.

Oznaczenie EAN Dopuszcz. Moc Podłączenie od Sprzęgło G od Wymiary * Waga
4007220 liczba obr. [Watt] strony napędu str. uchwytu ø x dług. netto
-1
[min ] DIN / ø [mm] G / ø [mm] [mm] [kg]
Wałek giętki (wraz z uchwytem 4 ZGB G16)
BW 4 ZG DIN 10 181751 40 000–24 000 500–300 10 / 30 16 / 16 13 x 1 390 * 0,600
BW 6 ZG DIN 10 658420 25 000–11 000 1 460–660 10 / 30 16 / 16 16 x 1 643 - 1,150
Gotowy do zamontowania rdzeń zapasowy
SE 4 ZG DIN 10/G16 182079 40 000–24 000 500–300 10 / M10 16 / 3,5/2,45 4 x 1 329 * 0,120
SE 6 ZG DIN 10/G16 657829 25 000–11 000 1 460–660 10 / M10 16 / 3,5/2,45 6 x 1 583 - 0,270
Gotowy do zamontowania pancerz zapasowy
SCH 4 ZG DIN 10/G16 182291 - - 10 / 30 16 / 16 13 x 1 300 * 0,330
SCH 6 ZG DIN 10/G16 658390 - - 10 / 30 16 / 16 16 x 1 553 - 0,740
* Rdzenie i pancerze z obustronnym przyłączeniem bezpośrednim na zamówienie.
Zestaw pielęgnacyjny do
konserwacji patrz strona 122.

Uchwyty

HA 4 ZGB G16 HA 4 ZGE G 16 INOX WZ 4 A G 16
Uchwyt HA 4 ZGE G16 INOX Uchwyt kątowy WZ 4 A G16
■ Ochrona przeciw korozji i estetyczny wygląd ■ Przy użyciu z 6 mm tuleją zaciskową maks.
dzięki wykonaniu INOX. liczba obrotów wynosi 15 000 min .
-1
■ Wrzeciono ułożyskowane elastycznie.
Oznaczenie EAN Wraz z tuleją Maks. dop. Wymiary Stosunek Grupa tulei Waga netto
4007220 zaciskową ø liczba obr. ø x dług. przełoż. zaciskowych [kg]
[mm] [min ] [mm]
-1
HA 4 ZGB G16 313374 6 40 000 19,5 x 110 - 9 0,140
HA 4 ZGE G16 INOX 101780 6 40 000 20 x 107 - 9 0,146
WZ 4 A G16 323267 3 20 000 43 x 111 1:1 10 0,270
Wszystkie dostępne tuleje zaciskowe znajdują się na stronach 116.
Obsada ramion przystawek
BSVH 24
Przystawka do szlifowania
taśmą BSVH 24 patrz
strona 121.
