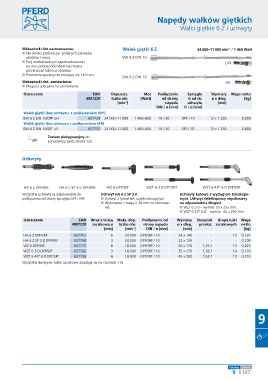

Napędy wałków giętkich

Wałki giętkie 6 Z i uchwyty

Wskazówki dot zastosowania: Wałek giętki 6 Z 24 000–11 000 min / 1 460 Watt
-1
■ Nie wolno przekraczać podanych zakresów
obrotów i mocy. BW 6 Z DIN 10
■ Przy zredukowanym zapotrzebowaniu DPF
na moc poniżej 660 Watt nie można
przekraczać zakresu obrotów.
■ Promień krzywizny nie mniejszy niż 140 mm.
BW 6 Z DIN 10
Wskazówki dot. zamawiania: SRF
■ Długości specjalne na zamówienie.

Oznaczenie EAN Dopuszcz. Moc Podłączenie Sprzęgło Wymiary Waga netto
4007220 liczba obr. [Watt] od strony G od str. ø x dług. [kg]
-1
[min ] napędu uchwytu [mm]
DIN / ø [mm] G / ø [mm]
Wałek giętki (bez uchwytu, z podłączeniem DPF)
BW 6 Z DIN 10/DPF oH 657720 24 000–11 000 1 460–600 10 / 30 DPF / 10 12 x 1 250 0,800
Wałek giętki (bez uchwytu z podłączeniem SFR)
BW 6 Z DIN 10/SRF oH 657737 24 000–11 000 1 460–600 10 / 30 SRF / 10 12 x 1 250 0,800
Zestaw pielęgnacyjny do
konserwacji patrz strona 122.

Uchwyty

HA 6 Z DPF/SRF HA 6 Z SP 3.0 DPF/SRF WZ 6 DPF/SRF WZT 6 3.0 DPF/SRF WZT 6 45° 6.0 DPF/SRF
Wszystkie uchwyty są odpowiednie do Uchwyt HA 6 z SP 3.0 Uchwyty kątowe z wyciągiem teleskopo-
podłączenia od strony sprzęgła DPF i SRF. ■ Uchwyt z systemem szybkomocującym. wym. Uchwyt teleskopowy regulowany
■ Wykonanie z tuleją 2,34 mm na zamówie- na odpowiednią długość
nie. ■ WZT 6 3.0 – wymiar 35 x 255 mm.
■ WZT 6 45° 6.0 – wymiar 45 x 260 mm.
Oznaczenie EAN Wraz z tuleją Maks. dop. Podłączenie od Wymiary Stosunek Grupa tulei Waga
4007220 zaciskową ø liczba obr. strony napędu ø x dług. przełoż. zaciskowych netto
-1
[mm] [min ] DIN / ø [mm] [mm] [kg]
HA 6 Z DPF/SRF 657751 6 24 000 DPF/SRF / 10 24 x 140 - 13 0,131
HA 6 Z SP 3.0 DPF/SRF 657768 3 24 000 DPF/SRF / 10 22 x 139 - - 0,109
WZ 6 DPF/SRF 657775 6 18 000 DPF/SRF / 10 50 x 170 1,25:1 13 0,225
WZT 6 3.0 DPF/SRF 657782 3 18 000 DPF/SRF / 10 35 x 170 1,38:1 14 0,170
WZT 6 45° 6.0 DPF/SRF 657799 6 18 000 DPF/SRF / 10 45 x 200 1,53:1 13 0,210
Wszystkie dostępne tuleje zaciskowe znajdują się na stronach 116.

9

Katalog Strona
9 107
