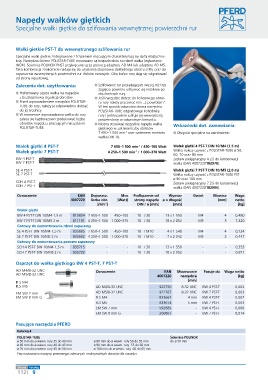

Napędy wałków giętkich

Specjalne wałki giętkie do szlifowania wewnętrznej powierzchni rur

Wałki gietkie PST-T do wewnętrznego szlifowania rur
Specjalne wałki giętkie zintegrowane z trzpieniem mocującym charakteryzują się dużą elastyczno-
ścią. Narzędzia ścierne POLISTAR-TUBE mocowane są bezpośrednio na rdzeń wałka (wykonanie
INOX). Ściernice POLINOX PNST przykręcane są za pomocą adapteru AD M4 lub adapteru AD M5.
Taka kombinacja znakomicie nadaje się do uzyskania stopniowo dokładnego obrazu szlifu oraz do
czyszczenia wewnętrznych powierzchni rur i łuków rurowych. Oba końce rury dają się odgratować
od strony wpustowej.
Zalecenia dot. użytkowania: ■ Szlifowanie rur posiadających więcej niż trzy
zagięcia powinno odbywać się możliwie po
■ Preferowany użycie wałka na napędzie obu końcach rury.
z bezstopniową regulacją obrotów. ■ Jeśli narzędzie dotrze do końcowego otwo-
■ Przed wprowadzeniem narzędzia POLISTAR- ru rury należy pracować nim „z powrotem”.
TUBE do rury, należy je odpowiednio dobrać W ten sposób odwrotna strona narzędzia
do jej średnicy. POLISTAR-TUBE odgratowuje końcówkę
■ W momencie wprowadzania wałka do rury rury i jednocześnie szlifuje jej wewnętrzną
zaleca się każdorazowo zredukować liczbę powierzchnię w odwrotnym kierunku.
obrotów napędu z pracującym narzędziem ■ Można stosować wszystkie napędy wałka Wskazówki dot. zamawiania:
POLISTAR-TUBE. giętkiego w zakresie liczby obrotów
7 650–1 500 min oraz systemem montażu ■ Długości specjalne na zamówienie.
-1
wałka DIN 10.
Wałek giętki 4 PST-T 7 650–1 500 min / 450–100 Watt Wałek giętki 4 PST-T DIN 10/M4 (1,5 m)
-1
Wałek giętki 7 PST-T 4 250–1 500 min / 1 000–370 Watt Wałka należy używać z POLISTAR-TUBE ø 50,
-1
60, 70 oraz 80 mm.
BW 4 PST-T Zestaw pielęgnacyjny 4 ZG do konserwacji
BW 7 PST-T wałka (EAN 4007220182970).
SE 4 PST-T Wałek giętki 7 PST-T DIN 10/M5 (2,0 m)
SE 7 PST-T Wałka należy używać z POLISTAR-TUBE PST
ø 90 oraz 100 mm.
SCH 4 PST-T Zestaw pielęgnacyjny 7 ZG do konserwacji
SCH 7 PST-T
wałka (EAN 4007220182994).
Oznaczenie EAN Dopuszcz. Moc Podłączenie od Wymiar Gwint Głowica Waga
4007220 liczba obr. [Watt] strony napędu ø x długość [mm] netto
[min ] DIN / ø [mm] [mm] [kg]
-1
Wałek giętki
BW 4 PST-T DIN 10/M4 1,5 m 810804 7 650–1 500 450–100 10 / 30 13 x 1 550 M4 4 0,480
BW 7 PST-T DIN 10/M5 2 m 811191 4 250–1 500 1 000–370 10 / 30 18 x 2 052 M5 5 1,320
Gotowy do zamontowania rdzeń zapasowy
SE 4 PST-T DIN 10/M4 1,5 m 835685 7 650–1 500 450–100 10 / M10 4 x 1 540 M4 4 0,124
SE 7 PST-T DIN 10/M5 2 m 835692 4 250–1 500 1 000–370 10 / M10 7 x 2 042 M5 5 0,447
Gotowy do zamontowania pancerz zapasowy
SCH 4 PST-T DIN 10/M4 1,5 m 835715 - - 10 / 30 13 x 1 550 - - 0,353
SCH 7 PST-T DIN 10/M5 2 m 835722 - - 10 / 30 18 x 2 052 - - 0,871

Osprzęt do wałka giętkiego BW 4 PST-T, 7 PST-T
AD M4/8-32 UNC Oznaczenie EAN Mocowanie Pasuje do Waga netto
AD M5/8-32 UNC
4007220 narzędzia [kg]
[mm]
FLS M4
FLS M5 AD M4/8-32 UNC 922750 8-32 UNC BW 4 PST-T 0,002
EM SW 7 mm AD M5/8-32 UNC 922767 8-32 UNC BW 7 PST-T 0,003
EM SW 8 mm G FLS M4 833667 4 mm BW 4 PST-T 0,002
FLS M5 833674 5 mm BW 7 PST-T 0,003
EM SW 7 mm 592885 - BW 4 PST-T 0,008
EM SW 8 mm G 206867 - BW 7 PST-T 0,014

Pasujące narzędzia PFERD
Katalog 4
POLISTAR-TUBE Ściernice POLINOX
ø 50 mm do ø wewn. rury 35 do 40 mm ø 80 mm do ø wewn. rury 50 do 55 mm do ø 50 mm
ø 60 mm do ø wewn. rury 40 do 45 mm ø 90 mm do ø wewn. rury 55 do 60 mm
ø 70 mm do ø wewn. rury 45 do 50 mm ø 100 mm do ø wewn. rury 60 do 65 mm
Przy nastawianiu maszyny przestrzegać zalecanych i maksymalnych obrotów dla narzędzi.

Strona Katalog
112 9
