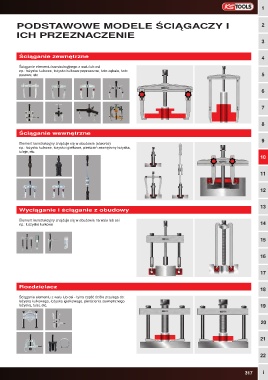

PODSTAWOWE MODELE ŚCIĄGACZY I 2
ICH PRZEZNACZENIE
3
Ściąganie zewnętrzne 4
Ściąganie elementu konstrukcyjnego z wału lub osi
np.: łożysko kulkowe, łożysko kulkowe poprzeczne, koło zębate, koło
pasowe, etc 5
6
7
8
Ściąganie wewnętrzne
9
Element konstrukcyjny znajduje się w obudowie (otworze)
np.: łożysko kulkowe, łożysko igiełkowe, pierścień zewnętrzny łożyska,
tuleje, etc.
10
11
12
13
Wyciąganie i ściąganie z obudowy
Element konstrukcyjny znajduje się w obudowie na wale lub osi
np.: Łożysko kulkowe 14
15
16
17
Rozdzielacz
18
Ściąganie elementu z wału lub osi - tylna część ściśle przylega do:
łożyska kulkowego, łożyska igiełkowego, pierścienia zewnętrznego
łożyska, tulei, etc. 19
20
21
22
