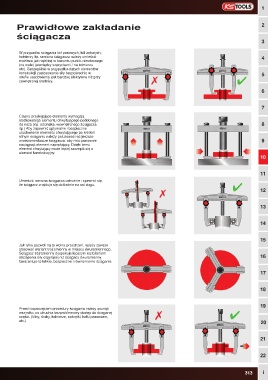

Prawidłowe zakładanie 2

ściągacza
3

W przypadku ściągania kół pasowych, kół zębatych,
kołnierzy itp. ramiona ściągacza należy umieścić 4
możliwie jak najbliżej w kierunku punktu środkowego
(na wale) (pomiędzy szprychami / na kołnierzu
etc). Szczególnie w przypadku dużych elementów
konstrukcji zastosowanie siły bezpośrednio w 5
strefie usadowienia jest bardziej efektywne niż przy
zewnętrznej średnicy.
6

7
Ciasno przylegające elementy wymagają
stożkowatego elementu chwytającego podobnego
do noża (np. odcinaka, wewnętrznego ściągacza 8
itp.) Aby zapewnić optymalne i bezpieczne
usadowienie elementu chwytającego po krótkim
silnym ściąganiu należy poluzować raz jeszcze
wrzecionorobocze ściągacza, aby móc ponownie 9
naciągnąć element naprężający. Dzięki temu
element chwytający może lepiej zaczepić się o
element konstrukcyjny.
10

11
Umieścić ramiona ściągacza ostrożnie i upewnić się,
że ściągacz znajduje się dokładnie na osi ciągu.
12

13

14

15
Jak tylko pozwoli na to wolna przestrzeń, należy zawsze
stosować wariant trójramienny w miejscu dwuramiennego.
Ściągacz trójramienny dysponuje lepszym rozłożeniem
obciążenia siły ciągnącej niż ściągacz dwuramienny. 16
Gwarantuje to lekkie, bezpieczne i równomierne ściąganie.

17

18

19
Przed rozpoczęciem procedury ściągania należy usunąć
wszystko, co utrudnia bezproblemowy dostęp do ściąganej
części. (kliny, śruby, kołnierze, nakrętki, kołki pasowane,
etc.) 20
