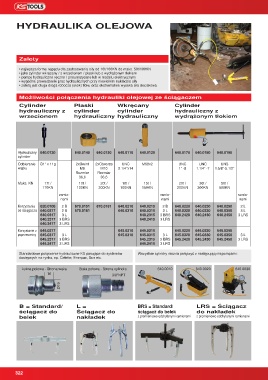

P. 326

HYDRAULIKA OLEJOWA







              Zalety

              • najlepsza forma napędu dla zastosowania siły od 10t/100KN do maks. 50t/100KN
              • jako cylinder wkręcany / z wrzecionem / płaski lub z wydrążonym tłokiem
              • pompy hydrauliczne ręczne / pneumatyczne lub w modelu elektrycznym
              • wygodne prowadzenie prac hydraulicznych przy niewielkim nakładzie siły
              • zaletą jest długa droga robocza (skok) tłoku oraz ekstremalnie wysoka siła dociskowa

              Możliwości połączenia hydrauliki olejowej ze ściągaczem
              Cylinder                 Płaski             Wkręcany                 Cylinder
              hydrauliczny z           cylinder           cylinder                 hydrauliczny z
              wrzecionem               hydrauliczny       hydrauliczny             wydrążonym tłokiem








              Hydrauliczny  640.0130   640.0140  640.0150  640.0110  640.0120      640.0170  640.0180  640.0190
              cylinder
              Odbieranie  G1“ x 11g    2xGwint  2xOtworze   UNC      M68x2           UNC      UNC       UNS
              wątku                      M6       M10     2.1/4“x14                  1“ -8   1.1/4“ -7  1.5/8“-5.1/2“
                                       Rozmiar   Rozmiar
                                         36,6     36,6
              Maks. KN   17t /           10t /    20t /     10t /     15t /          20t /    30t /     50t /
                         170KN          100KN    200KN     100KN     150KN          200KN    300KN     500KN
                                ramio-                                       ramio-                            ramio-
                                 nami                                        nami                               nami
              Korzystanie   620.0108  2 B  670.0151  670.0181  640.0210  640.0215  2 B  640.0220  640.0230  640.0250  2 L
              ze ściągacza 640.0217  2 B  670.0181        640.0310  640.0315  3 L  640.0320  640.0330  640.0350  3 L
                        640.0317  3 L                               640.2315  3 BRS  640.2420  640.2430  640.2450  3 LRS
                        640.2317  3 BRS                             640.2415  3 LRS
                        640.2417  3 LRS
              Korzystanie z  645.0217                     645.0210  645.0215       645.0220  645.0230  645.0250
              poprzecznicy  645.0317  3 L                 645.0310  645.0315  3 L  645.0320  645.0330  645.0350  3 L
                        645.2317  3 BRS                             645.2315  3 BRS  645.2420  645.2430  645.2450  3 LRS
                        645.2417  3 LRS                             645.2415  3 LRS
              Standardowe połączenie hydrauliczne KS pasujące do systemów  Wszystkie cylindry można połączyć z następującymi pompami:
              dostępnych na rynku, np. Celette, Enerpac, Sun etc.

               Luźna połowa - Strona węża  Stała połowa - Strona cylindra   640.0010         640.0020         640.0030
                           16                          3/8"NPT

                                Ø19




              B = Standard/             L =                        BRS = Standard/           LRS = Ściągacz
              ściągacz do               Ściągacz do                ściągacz do belek         do nakładek
              belek                     nakładek                   z promieniowo odchylanymi ramionami  z promieniowo odchylanymi ramionami
