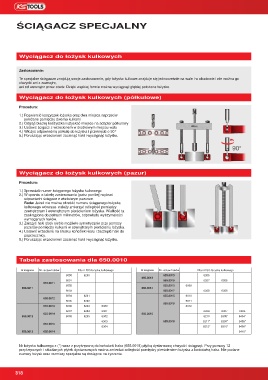

ŚCIĄGACZ SPECJALNY

Wyciągacz do łożysk kulkowych

Zastosowanie:
Te specjalne ściągacze znajdują swoje zastosowanie, gdy łożysko kulkowe znajduje się jednocześnie na wale i w obudowie i nie można go
chwycić ani z zewnątrz,
ani od wewnątrz przez otwór. Dzięki wąskiej formie można wyciągnąć głębiej położone łożysko.

Wyciągacz do łożysk kulkowych (półkulowe)

Procedura:
1.) Rozwiercić koszyczek łożyska oraz dwa miejsca naprzeciw
położone pomiędzy dwoma kulkami
2.) Odgiąć blachę koszyczka i uzyskać miejsce na adapter półkulowy
3.) Ustawić ścigacz z wrzecionem w środkowym miejscu wału
4.) Włożyć odpowiednią półkulę do łożyska i przekręcić o 90°
5.) Poruszając wrzecionem zacisnąć haki i wyciągnąć łożysko.

Wyciągacz do łożysk kulkowych (pazur)

Procedura:
1.) Sprawdzić numer ściąganego łożyska kulkowego
2.) W oparciu o tabelę zastosowania (patrz poniżej) wybrać
odpowiedni ściągacz z właściwym pazurem.
Rada: Jeżeli nie można określić numeru ściąganego łożyska
kulkowego wówczas należy zmierzyć odległość pomiędzy
zewnętrznym i wewnętrznym pierścieniem łożyska. Wielkość ta
zaokrąglona do pełnych milimetrów, odpowiada wytrzymałości
wymaganych haków.
3.) Założyć haki obok siebie możliwie symetrycznie przy pomocy
pazurów pomiędzy kulkami w zewnętrznym pierścieniu łożyska.
4.) Ustawić wrzeciono na środku końcówki wału i zaczepić haki do
poprzecznicy.
5.) Poruszając wrzecionem zacisnąć haki i wyciągnąć łożysko.

Tabela zastosowania dla 650.0010

Nr ściągacze Nr zestaw haków Dla nr ISO-łożyska kulkowego Nr ściągacze Nr zestaw haków Dla nr ISO-łożyska kulkowego
6000 6200 655.0015 6206
650.0013
6001 655.0016 6207 6305
655.0011
6002 655.0015 6009
650.0011 650.0014
6003 655.0017 6208 6306
6004 6201 655.0015 6010
655.0012
6005 6202 6011
655.0016
655.0013 6006 6203 6300 6012
6007 6204 6301 6209 6307 6403
655.0014 650.0015
650.0012 6008 6205 6302 6210 6308* 6404*
6303 655.0018 6211* 6309* 6405*
655.0015
6304 6212* 6310* 6406*
650.0013 655.0014 6410*
Nr łożyska kulkowego z (*) wraz z przykręconą do końcówki haka (655.0018) płytką dystansową chwycić i ściągnąć. Przy pomocy 12
przykręconych i składanych płytek dystansowych można zmieniać odległość pomiędzy pierścieniem łożyska a końcówką haka. Nie podane
numery łożysk oraz rozmiary specjalne są dostępne na życzenie.
