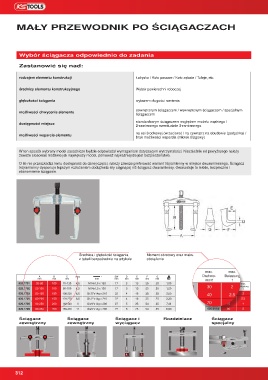

MAŁY PRZEWODNIK PO ŚCIĄGACZACH

Wybór ściągacza odpowiednio do zadania
Zastanowić się nad:

rodzajem elementu konstrukcji Łożysko / Koło pasowe / Koło zębate / Tuleje, etc.

średnicy elementu konstrukcyjnego Wybór powierzchni roboczej

głębokości ściągania wyborem długości ramienia

zewnętrznym ściągaczem / wewnętrznym ściągaczem / specjalnym
możliwości chwycenia elementu
ściągaczem
standardowym ściągaczem względem modelu wąskiego /
dostępności miejsca
2-ramiennego ewentualnie 3-ramiennego
na osi środkowej (wrzeciono) / na zewnątrz na obudowie (podpórka) /
możliwości wsparcia elementu
brak możliwości wsparcia (młotek ślizgowy)

W ten sposób wybrany model zasadniczo będzie odpowiadał wymaganiom dotyczącym wytrzymałości. Niezależnie od powyższego należy
zawsze stosować możliwie jak największy model, ponieważ najważniejsze jest bezpieczeństwo.

O ile nie przeszkadza temu dostępność do danej części, należy zawsze preferować wariant trójramienny w miejsce dwuramiennego. Ściągacz
trójramienny dysponuje lepszym rozłożeniem obciążenia siły ciągnącej niż ściągacz dwuramienny. Gwarantuje to lekkie, bezpieczne i
równomierne ściąganie.

Średnica i głębokość ściągania Moment obrotowy oraz maks.
z tabeli bezpośrednio na artykule obciążenie

620.1701 20-90 100 70-130 4,5 M14x1,5 x 130 17 3 13 25 20 1,00 max. max.
Artikel Drehmo- Belastung
620.1702 25-130 100 80-180 4,5 M14x1,5 x 130 17 3 13 25 20 1,20 ment t
620.1703 50-160 150 108-220 6,5 G1/2"x14g x 210 22 4 16 35 25 3,00 605.0111 30 2
620.1704 60-200 150 120-270 6,5 G1/2"x14g x 210 22 4 16 35 25 3,30 605.0112 40 2,5
620.1705 80-250 200 160-330 11 G3/4"x14g x 280 27 5 25 54 35 7,40 605.0113 70 4
620.1706 80-350 200 160-420 11 G3/4"x14g x 280 27 5 25 54 35 8,50 605.0114 90 5

Ściągacz Ściągacz Ściągacz i Rozdzielacz Ściągacz
zewnętrzny zewnętrzny wyciągacz specjalny

312
