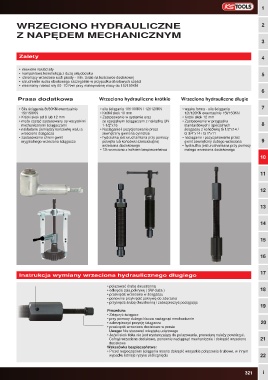

P. 325
1
WRZECIONO HYDRAULICZNE 2
Z NAPĘDEM MECHANICZNYM
3
Zalety 4
• niewielki nakład siły
• kompaktowa konstrukcja z dużą siłą docisku 5
• chroniący wrzeciono ruch prosty - min. tarcie na końcówce dociskowej
• utrudnienie ruchu obrotowego szczególnie w przypadku obrotowych części
• minimalny nakład siły 60- 70 N•m przy maksymalnej mocy do 15t/150KN
6
Prasa dodatkowa Wrzeciono hydrauliczne krótkie Wrzeciono hydrauliczne długie
• Siła ściągania 8t/80KN ewentualnie • siła ściągania 10t/100KN / 12t/120KN • wąska forma - siła ściągania 7
15t/150KN • Krótki skok 10 mm 12t/120KN ewentualnie 15t/150KN
• Krótki skok od 8 lub 12 mm • Zastosowanie w systemie oraz • Krótki skok 12 mm
• może zostać zastosowany ze wszystkimi ze specjalnym ściągaczem z nakładką UN • Zastosowanie w przypadku
mechanicznymi ściągaczami 1-1/2"x16 standardowych i specjalnych 8
• nakładane pomiędzy końcówkę wału a • Naciąganie i pozycjonowanie przez ściągaczy z końcówką G 1/2"x14 /
wrzeciono ściągacza zewnętrzny gwint na cylindrze G 3/4"x14 i G 1"x11
• zastosowanie chroni gwint • hydraulika jest uruchamiana przy pomocy • naciąganie i pozycjonowanie przez
oryginalnego wrzeciona ściągacza pokrętła lub końcówki sześciokątnej gwint zewnętrzny dużego wrzeciona 9
wrzeciona dociskowego • hydraulika jest uruchamiana przy pomocy
• 12t wrzeciono z kołkiem bezpieczeństwa małego wrzeciona dociskowego
10
11
12
13
14
15
16
17
Instrukcja wymiany wrzeciona hydraulicznego długiego
• poluzować śrubę dwustronną
• odkręcić całą pokrywę ( SW duża ) 18
• przekręcić wrzeciono w ściągaczu
• ponownie przykręcić pokrywę do zderzaka
• przykręcić śrubę dwustronną i zabezpieczyć pociągając
19
Procedura:
• Załączyć ściągacz
• przy pomocy dużego klucza naciągnąć mechanicznie
• zabezpieczyć pozycję ściągacza 20
• przekręcić wrzeciono dociskowe w prasie
Uwaga: Nie stosować wkrętaka udarowego
• Jeżeli skok tłoka nie jest wystarczający do poluzowania, procedurę należy powtórzyć.
Cofnąć wrzeciono dociskowe, ponownie naciągnąć mechanicznie i dokręcić wrzeciono 21
dociskowe
Wskazówka bezpieczeństwa:
• Przed rozpoczęciem ściągania mocno dokręcić wszystkie połączenia śrubowe, w innym
wypadku istnieje ryzyko ześlizgnięcia 22
