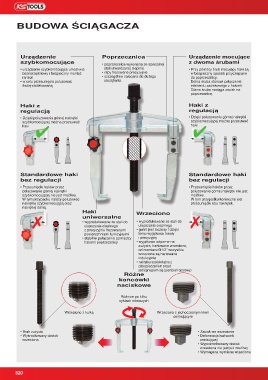

BUDOWA ŚCIĄGACZA

Urządzenie Poprzecznica Urządzenie mocujące
szybkomocujące • poprzecznica wykonana ze specjalnej z dwoma śrubami

• urządzenie szybkomocujące umożliwia stali utwardzanej cieplnie • Przy pomocy śrub mocujący haki są
beznarzędziowy i bezpieczny montaż • rąby frezowane precyzyjnie w bezpieczny sposób przyczepiane
ramion • szczególnie zalecana do dużego do poprzecznicy.
• w celu przesunięcia poluzować obciążenia. Dolna śruba stanowi połączenie
śrubę radełkowaną elementu zaciskowego z hakiem.
Górna śruba naciąga zacisk na
poprzecznicę.

Haki z Haki z
regulacją regulacją
• Dzięki poluzowaniu górnej nakrętki • Dzięki poluzowaniu górnej nakrętki
szybkomocującej można przesuwać szybkomocującej można przesuwać
haki haki

Standardowe haki Standardowe haki
bez regulacji bez regulacji
• Przesunięcie haków przez • Przesunięcie haków przez
poluzowanie górnej nakrętki poluzowanie górnej nakrętki nie jest
szybkomocującej nie jest możliwe. możliwe.
W tym przypadku należy poluzować W tym przypadku konieczne jest
nakrętkę szybkomocującą oraz przesunięcie obu nakrętek.
nakrętkę dolną.
Haki Wrzeciono
uniwersalne
• wyprodukowane ze stali do • wyprodukowane ze stali do
ulepszania cieplnego ulepszania cieplnego
z precyzyjnie frezowanymi • gwint jest toczony i dzięki
powierzchniami funkcyjnymi temu wyjątkowo trwały
• stabilne połączenie pomiędzy i precyzyjny
hakami poprzecznicy • wyjątkowo odporne na
zużycie, hartowane wrzeciono,
od rozmiaru G1/2“ wszystkie
wrzeciona są hartowane
indukcyjnie
• nakrętka sześciokątna z
zabezpieczeniem przed
ześlizgnięciem się (pierścień oporowy)
Różne
końcówki
naciskowe

Różnice po kilku
cyklach roboczych

Wrzeciono z kulką Wrzeciono z jednoczesnym kłem
centrującym

• Brak zużycia • Zacisk we wrzecionie
• Wyśrodkowany docisk • Deformacja końcowki
wrzeciona centrującej
• Wypośrodkowany docisk
wrzeciona nie jest już możliwy
• Wymagana wymiana wrzeciona

320
