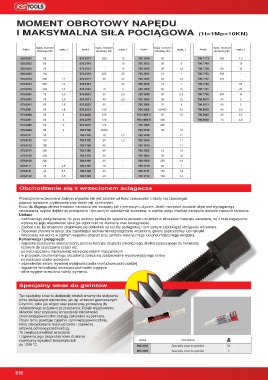

P. 320
MOMENT OBROTOWY NAPĘDU
I MAKSYMALNA SIŁA POCIĄGOWA (1t=1Mp=10KN)
maks. moment maks. moment maks. moment maks. moment
Artykuł maks. t Artykuł maks. t Artykuł maks. t Artykuł maks. t
obrotowy Nm obrotowy Nm obrotowy Nm obrotowy Nm
660.0602 60 - 670.0131 200 10 700.1184 80 - 700.1713 250 4,3
660.0603 60 - 670.0141 10 700.1185 30 2 700.1740 - 15
660.0604 70 - 670.0151 - 10 700.1190 30 1,2 700.1750 60 10
660.0605 100 - 670.0161 200 20 700.1191 15 1 700.1755 300 -
670.0013 280 14 670.0171 30 20 700.1192 20 1,5 700.1757 300 -
670.0014 280 14 670.0181 - 20 700.1193 15 1 700.1790 - 20
670.0015 280 14 670.0191 70 4 700.1200 60 10 700.1791 - 20
670.0021 70 3,5 670.0201 30 2,5 700.1240 40 2,5 700.1796 300 16
670.0031 70 3,5 670.0211 40 2,5 700.1260 35 1,2 700.5610 40 3
670.0041 60 1,8 670.0221 60 - 700.1300 70 4 700.5615 40 3
670.0051 60 1,8 670.0231 120 - 700.1400 60/400 10 700.5620 40 2,5
670.0060 80 4 670.0232 120 - 700.1400-1 60 10 700.5625 40 2,5
670.0061 60 4 670.0233 120 - 700.1400-5 400 - 700.5630 70 3,5
670.0062 60 4 670.0241 120 - 700.1405 400 -
670.0063 80 4 700.1100 35/50 - 700.1410 60 10
670.0101 50 - 700.1120 18 1,2 700.1415 - 11
670.0102 120 - 700.1130 30 1,2 700.1420 - 11
670.0103 160 - 700.1150 45 - 700.1470 - 11
670.0104 280 - 700.1160 80 - 700.1500 15 1,5
670.0105 400 - 700.1170 80 - 700.1650 20 1,5
670.0106 280 - 700.1180 80 - 700.1700 250 4,3
670.0111 70 3,5 700.1181 10 - 700.1710 60 1
670.0121 40 3,5 700.1182 40 - 700.1711 100 1,9
670.0122 40 3,5 700.1183 60 - 700.1712 180 3,2
Obchodzenie się z wrzecionem ściągacza
Przeciążenie wrzeciona w żadnym wypadku nie jest zależne od ilości zastosowań i należy mu zapobiegać
poprzez rozważne użytkowanie oraz dobór (np. rozmiarów).
Klucz do długiego okresu trwałości narzędzia jest związany już z pierwszym użyciem. Jeżeli narzędzie zostanie użyte bez wymaganego
smarowania, szybko dojdzie do przegrzania i tym samym uszkodzenia wrzeciona, w wyniku czego trwałość narzędzia zostanie znacznie skrócona.
Unikać:
- nadmiernego podgrzewania, np. przy pomocy palnika do spawania prowadzi do zmian w strukturze materiału wrzeciona, co z kolei negatywnie
wpływa na jego właściwości, takie jak odporność na złamania oraz rozciągliwość.
- Zadbać o to, by wrzeciono znajdowało się dokładnie na osi siły pociągowej, i tym samym zapobiegać obciążeniu wrzeciona.
- Stosować przerwy w pracy, aby zapobiegać nadmiernemu przegrzaniu wrzeciona, gwintu poprzecznicy lub nakrętki.
- Wrzeciona nie wolno w żadnym wypadku dotykać przy pomocy elektrycznego lub pneumatycznego wkrętaka.
Konserwacja i pielęgnacja:
- regularne czyszczenie wrzeciona przy pomocy benzyny do prania chemicznego, środka czyszczącego do hamulców,
roztworu do czyszczenia części etc.
- po wyczyszczeniu nasmarować wrzeciono olejem maszynowym
- w przypadku ekstremalnego obciążenia zaleca się zastosowanie wysokowydajnego smaru
na narażone części wrzeciona
- odpowiednie smary: wysokiej wydajności pasta montażowa patrz poniżej
- regularnie kontrolować wrzeciona pod kątem wygięcia
- silnie wygięte wrzeciona należy wymienić.
Specjalny smar do gwintów
Ten specjalny smar to doskonały środek smarny dla statycznie
silnie obciążanych elementów, jak np. wrzecion gwintowanych.
Czynniki, takie jak wilgoć oraz pocieranie, prowadzą do
zwiększonego zużycia oraz przeżarcia. Dzięki wyjątkowemu
składowi oraz uzyskanej konsystencji nierówności
chronionej powierzchni zostają całkowicie wypełnione.
Dzięki temu powstaje zupełnie zamknięta powierzchnia,
która zdecydowanie redukuje tarcie i zapewnia
aktywną ochronę przed korozją.
To zwiększa trwałość wrzeciona
i zapewnia jego bezproblemowe działanie
nawet przy wysokich temperaturach Artykuł Opis artykułu
do 1200°C. 980.1085 Specjalny smar do gwintów 50
980.1090 Specjalny smar do gwintów 5
316
