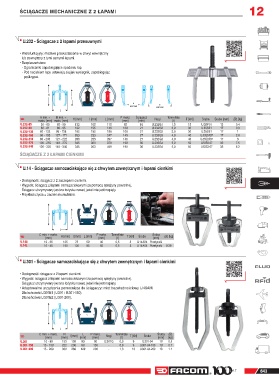

Page 643 - Facom

ŚCIĄGACZE MECHANICZNE Z 2 ŁAPAMI

U.232 - Ściągacze z 2 łapami przesuwnymi 12

• Wielofunkcyjny: możliwe przekształcenie w chwyt wewnętrzny
lub zewnętrzny z tymi samymi łapami.
• Bezpieczeństwo:
- Ograniczniki zapobiegające spadaniu łap.
- Pod naciskiem łapy ustawiają się jak wysięgnik, zapobiegając
poślizgowi.

P T
A
B
mini / maxi mini / maxi
A min. ÷ B min. ÷ H [mm] l [mm] L [mm] P maks. Ściągacz Nogi Tonnellate T [kN] Śruba Śruba [mm] [kg]
maks. [mm] maks. [mm] [mm] [mm] [t]
U.232-65 30 - 60 65 - 90 133 105 115 65 16 U.232G1 1,5 15 U.35P01 13 0.4
U.232-90 60 - 81 86 - 95 182 155 146 100 21 U.232G2 3,0 30 U.35SE1 17 0.9
U.232-130 60 - 122 86 - 136 182 155 186 100 21 U.232G2 3,0 30 U.35SE1 17 1
U.232-160 86 - 153 127 - 171 283 233 247 145 27 U.232G3 4,0 40 U.53S2A07 17 2.8
U.232-210 86 - 203 127 - 222 283 233 297 145 27 U.232G3 4,0 40 U.53S2A07 17 3
U.232-270 100 - 255 148 - 276 345 303 379 190 36 U.232G4 5,0 50 U.53S3-07 32 7.5
U.232-340 100 - 325 148 - 346 345 303 449 190 36 U.232G4 5,0 50 U.53S3-07 32 8.2
ŚCIĄGACZE Z 2 ŁAPAMI CIENKIMI

U.14 - Ściągacze samozaciskające się z chwytem zewnętrznym i łapami cienkimi

• Dostępność: ściągacz z 2 zaczepami cienkimi.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Przykład użycia = zaciski akumulatora.

C P T

C min. ÷ maks. H [mm] l [mm] L [mm] P maks. Tonnellate T [kN] Śruba Śruba [kg]
[mm] [mm] [t] [mm]
U.14A 10 - 35 125 75 60 40 0,5 5 U.14A04 Przetyczki
U.14L 10 - 45 150 120 85 60 0,5 5 U.14A04 Przetyczki 0.38

U.301 - Ściągacze samozaciskające się z chwytem zewnętrznym i łapami cienkimi

• Dostępność: ściągacz z 2 łapami cienkimi.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy U.49AM.
Dla końcówki U.301E1 (U.301 i U.301-150).
Dla końcówki U.301E2 (U.301-200).

C P T

C min. ÷ maks. H L P maks. Tonnellate Śruba
[mm] [mm] l [mm] [mm] [mm] Nogi [t] T [kN] Śruba [mm] [kg]
U.301 10 - 80 153 130 83 90 U.301G 0,9 9 U.301-04 10 0.5
U.301-150 15 - 150 222 206 90 150 - 0,9 9 U.301-04-150 10 0.7
U.301-200 15 - 200 300 268 120 200 - 1,3 13 U.301-04-200 13 1.1

642 L AT 643
