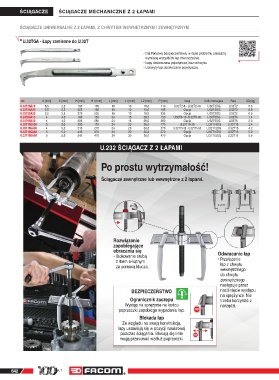

Page 642 - Facom

ŚCIĄGACZE
ŚCIĄGACZE MECHANICZNE Z 2 ŁAPAMI

ŚCIĄGACZE UNIWERSALNE Z 2 ŁAPAMI, Z CHWYTEM WEWNETRZNYM I ZEWNĘTRZNYM

U.32TGA - Łapy zamienne do U.32T

• Dla Państwa bezpieczeństwa, w razie problemu zalecamy
wymianę wszystkich łap równocześnie.
• Łapy dostarczane pojedynczo, bez uchwytu.
• Uchwyty łap dostarczane pojedynczo.

A [mm] E [mm] H [mm] H1 [mm] L [mm] L1 [mm] L2 [mm] P [mm] Nogi Kołki mocujące Para [kg]
U.32T2GA10 8,5 2,5 130 105 18 10 18,0 110 U.32T2-8 - U.32T2-18 U.32T2DG U.32T2 0.6
U.32T2GA20 2,5 2,5 225 185 18 10 18,0 185 Opcja U.32T2DG U.32T2 0.8
U.32T2GA25 2,5 2,5 275 235 18 10 18,0 235 Opcja U.32T2DG U.32T2 0.9
U.32T6GA15 4 4,0 180 150 24 15 28,5 150 U.32T6-16 -U.32T6-26 U.32T6DG U.32T6 1.4
U.32T6GA30 4 4,0 335 280 24 15 28,5 280 Opcja U.32T6DG U.32T6 2.0
U.32T15GA20 5 5,0 250 170 34 20 36,0 170 U.32T15-25 U.32T15DG U.32T15 3.4
U.32T15GA30 4 5,0 315 270 34 20 36,0 270 U.32T15-35 - U.32T15-50 U.32T15DG U.32T15 4.2
U.32T15GA40 5 5,0 445 370 34 20 36,0 370 Opcja U.32T15DG U.32T15 5.0
U.32T15GA50 5 5,0 545 470 34 20 36,0 470 Opcja U.31T15DG U.32T15 5.8
U.232 ŚCIĄGACZ Z 2 ŁAPAMI

Po prostu wytrzymałość!

Ściągacze zewnętrzne lub wewnętrzne z 2 łapami.

Rozwiązanie
zapobiegające
obracaniu się
• Blokowanie śrubą Odwracanie łap
z łbem 6-kątnym • Przełożenie
za pomocą klucza. łap z chwytu
wewnętrznego
do chwytu
zewnętrznego
następuje przez
BEZPIECZEŃSTWO naciśnięcie występu
na sprężynce. Nie
Ogranicznik zaczepu trzeba korzystać z
Występ na sprężynie na końcu narzędzi.
poprzeczki zapobiega wypadaniu łap.
Blokada łap
Ze względu na swoją konstrukcję,
łapy ustawiają się w pozycji nawisowej
podczas ściągania. Blokują się i nie
mogą przesuwać wzdłuż poprzeczki.

642 L AT 643
