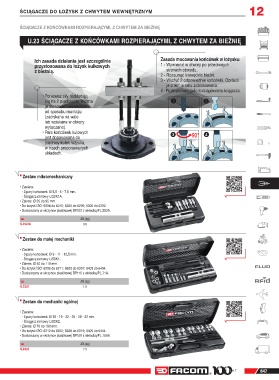

ŚCIĄGACZE DO ŁOŻYSK Z CHWYTEM WEWNĘTRZNYM
ŚCIĄGACZE Z KOŃCÓWKAMI ROZPIERAJĄCYMI, Z CHWYTEM ZA BIEŻNIĘ 12

U.23 ŚCIĄGACZE Z KOŃCÓWKAMI ROZPIERAJĄCYMI, Z CHWYTEM ZA BIEŻNIĘ

Ich zasada działania jest szczególnie Zasada mocowania końcówek w łożysku:
przystosowana do łożysk kulkowych 1 - Wywiercić w otwory po przeciwnych
z bieżnią. stronach obwodu.
2 - Rozsunąć krawędzie bieżni.
3 - Włożyć 2 odpowiednie końcówki. Obrócić
je o 90° w celu zablokowania.
4 - Przykręcić końcówki do ściągów ramy ściągacza.
• Ponieważ siły rozkładają
się na 2 pierścienie, można ❶ ❷
je stosować niezależnie
od sposobu montażu
(zaciskane na wale
lub wciskane w otwory
wytaczane).
• Para końcówek kulowych ❸ ❹
jest dopasowana do
średnicy kulek łożyska,
w trzech proponowanych
układach.

Zestaw mikromechaniczny

• Zawiera:
- 3 pary końcówek: Ø 5,5 - 6 - 7,5 mm.
- Ściągacz ramowy U.23K1A.
• Zakres: Ø 25 do 95 mm.
• Do łożysk ISO: 6004 do 6010; 6200 do 6205; 6300 do 6302.
• Dostarczany w skrzynce plastikowej BP.102 z wkładką PL.392A.
[kg]
U.23J1A 0.8

Zestaw do małej mechaniki

• Zawiera:
- 3 pary końcówek: Ø 9 - 11 - 12,5 mm.
- Ściągacz ramowy U.53K1.
• Zakres: Ø 40 do 110 mm.
• Do łożysk ISO: 6206 do 6211; 6303 do 6307; 6403 do 6404.
• Dostarczany w skrzynce plastikowej BP.115 z wkładką PL.71A.

[kg]
U.23J2 1.8

Zestaw do mechaniki ogólnej

• Zawiera:
- 6 pary końcówek: Ø 16 - 19 - 22 - 25 - 28 - 32 mm.
- Ściągacz ramowy U.53K2.
• Zakres: Ø 70 do 190 mm.
• Do łożysk ISO: 6212 do 6222; 6308 do 6319; 6405 do 6414.
• Dostarczany w skrzynce plastikowej BP.109 z wkładką PL.104A.
[kg]
U.23J3 7.3
