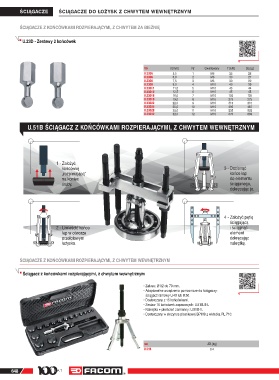

ŚCIĄGACZE
ŚCIĄGACZE DO ŁOŻYSK Z CHWYTEM WEWNĘTRZNYM

ŚCIĄGACZE Z KOŃCÓWKAMI ROZPIERAJĄCYMI, Z CHWYTEM ZA BIEŻNIĘ

U.23D - Zestawy 2 końcówek

d [mm] Nr Gwintowany T [kN] [g]
U.23D5 5,5 1 M6 25 26
U.23D6 6,0 2 M6 30 27
U.23D8 7,5 3 M6 30 30
U.23D9 9,0 4 M10 40 39
U.23D11 11,0 5 M10 45 44
U.23D12 12,5 6 M10 45 45
U.23D16 16,0 7 M16 125 125
U.23D19 19,0 8 M16 275 275
U.23D22 22,0 9 M16 315 315
U.23D25 25,0 10 M16 490 487
U.23D28 28,0 11 M16 525 525
U.23D32 32,0 12 M16 670 669

U.51B ŚCIĄGACZ Z KOŃCÓWKAMI ROZPIERAJĄCYMI, Z CHWYTEM WEWNĘTRZNYM

1 - Założyć
końcówkę 3 - Docisnąć
„rozpierającą” końce łap
na koniec do elementu
śruby. ściąganego,
dokręcając je.

4 - Założyć pętlę
ściągającą
2 - Umieścić końce i ściągnąć
łap w otworze element
przelotowym dokręcając
łożyska. nakrętkę.

ŚCIĄGACZE Z KOŃCÓWKAMI ROZPIERAJĄCYMI, Z CHWYTEM WEWNĘTRZNYM

Ściągacz z końcówkami rozpierającymi, z chwytem wewnętrznym

• Zakres: Ø 32 do 70 mm.
• Adaptowalne urządzenia pomocnicze do ściągaczy:
ściągacz ramowy U.40 lub U.30.
• Dostarczany z 15 końcówkami.
• Zestaw 15 końcówek zapasowych: U.51BJ15.
• Nakrętka + pierścień zamienny: U.51B-1.
• Dostarczany w skrzynce plastikowej BP.109 z wkładką PL.710.

[kg]
U.51B 3.4
