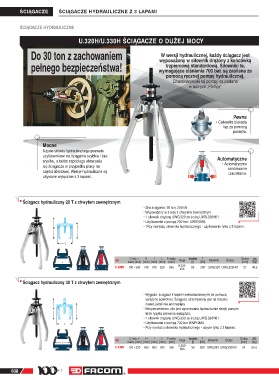

Page 638 - Facom

ŚCIĄGACZE
ŚCIĄGACZE HYDRAULICZNE Z 3 ŁAPAMI

ŚCIĄGACZE HYDRAULICZNE
U.320H/U.330H ŚCIĄGACZE O DUŻEJ MOCY

Do 30 ton z zachowaniem wyposażony w siłownik drążony z końcówką
W wersji hydraulicznej, każdy ściągacz jest
pełnego bezpieczeństwa! wymagające ciśnienia 700 bar, są zasilane za
trzpieniową standardową. Siłowniki te,

pomocą ręcznej pompy hydraulicznej.
Charakterystyki tej pompy są podane
w rubryce „Pompy”

Pewne
• Całkowita blokada
łap za pomocą
pokrętła.

Mocne
Użycie układu hydraulicznego pozwala
użytkownikowi na ściąganie szybkie i bez
wysiłku, a także zapobiega obracaniu Automatyczne
się ściągacza w przypadku pracy na • Automatyczne
centrowanie
części obrotowej. Wersje hydrauliczne są i zaciskanie.
używane wyłącznie z 3 łapami.

Ściągacz hydrauliczny 20 T z chwytem zewnętrznym
• Siła ściągania: 20 ton; 200 kN.
• Wyposażony w 3 łapy z chwytem zewnętrznym.
• 1 siłownik drążony UWG.320 ze śrubą UWG.320H01.
• Użytkowanie z pompą 700 bar: UWP.10MA.
• Przy montażu siłownika hydraulicznego - użytkowanie tylko z 3 łapami.

C min. ÷ H l L P maks. Nogi Tonnellate T Siłownik Śruba Śruba
maks. [mm] [mm] [mm] [mm] [mm] [t] [kN] [mm] [kg]
U.320H 100 - 360 740 700 250 265 U.320- 20 200 UWG.320 UWG.320H01 21 48.5
13A

Ściągacz hydrauliczny 30 T z chwytem zewnętrznym

• Wygoda: ściągacz z łapami samozaciskowymi za pomocą
sprężyny powrotnej. Ściągacz utrzymywany jest na łożysku
nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: siła jest ograniczana hydraulicznie dzięki pompie.
Brak ryzyka zerwania narzędzia.
• 1 siłownik drążony UWG.330 ze śrubą UWG.330H01.
• Użytkowanie z pompą 700 bar UWP.10MA.
• Przy montażu siłownika hydraulicznego - użycie tylko z 3 łapami.

C min. ÷ H l L P maks. Nogi Tonnellate T Siłownik Śruba Śruba
maks. [mm] [mm] [mm] [mm] [mm] [t] [kN] [mm] [kg]
U.330H 100 - 530 950 900 300 395 U.330- 30 300 UWG.330 UWG.330H01 24 55.6
08A

638 L AT 639
