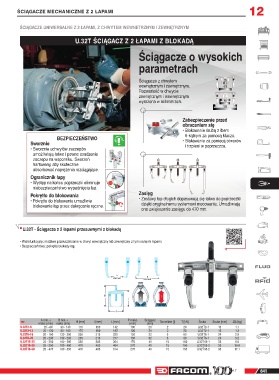

ŚCIĄGACZE MECHANICZNE Z 2 ŁAPAMI
ŚCIĄGACZE UNIWERSALNE Z 2 ŁAPAMI, Z CHWYTEM WEWNETRZNYM I ZEWNĘTRZNYM 12

U.32T ŚCIĄGACZ Z 2 ŁAPAMI Z BLOKADĄ

Ściągacze o wysokich

parametrach

Ściągacze z chwytem
wewnętrznym i zewnętrznym.
Rozwartość w chwycie
zewnętrznym i wewnętrznym
wyrażona w milimetrach.

Zabezpieczenie przed
obracaniem się
• Blokowanie śrubą z łbem
6-kątnym za pomocą klucza.
BEZPIECZEŃSTWO • Blokowanie za pomocą otworów
Sworznie i trzpieni w poprzeczce.
• Sworznie uchwytów zaczepów
umożliwiają łatwe i pewne osadzenie
zaczepu na wsporniku. Sworzeń
hartowany, aby skutecznie
absorbować naprężenia rozciągające.
Ogranicznik łapy
• Występ na końcu poprzeczki eliminuje
niebezpieczeństwo wypadnięcia łap.
Pokrętło do blokowania Zasięg
• Pokrętło do blokowania umożliwia • Zestawy łap długich dopasowują się łatwo do poprzeczki
blokowanie łap przez dokręcanie ręczne. dzięki oryginalnemu systemowi mocowania. Umożliwiają
one zwiększenie zasięgu do 470 mm.

U.32T - Ściągacze z 2 łapami przesuwnymi z blokadą

• Wielofunkcyjny: możliwe przekształcenie w chwyt wewnętrzny lub zewnętrzny z tymi samymi łapami.
• Bezpieczeństwo: pokrętło blokady łap.

A
B
mini / maxi mini / maxi

P T

A min. ÷ B min. ÷ P maks. Ściągacz
maks. [mm] maks. [mm] H [mm] l [mm] L [mm] [mm] [mm] Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.32T2-8 20 - 80 90 - 140 170 150 142 105 21 2 20 U.32T2-1 13 1.1
U.32T2-12 20 - 120 90 - 180 170 150 182 105 21 2 20 U.32T2-1 13 1.2
U.32T6-16 20 - 160 130 - 250 255 215 230 150 32 6 60 U.32T6-1 24 2.9
U.32T6-20 20 - 200 130 - 290 255 215 277 150 32 6 60 U.32T6-1 24 3.2
U.32T15-25 25 - 250 180 - 380 360 305 364 170 41 15 150 U.32T15-1 35 8.6
U.32T15-35 25 - 350 180 - 480 470 405 464 270 41 15 150 U.32T15-2 35 10.8
U.32T15-50 25 - 470 180 - 530 470 405 614 270 41 15 150 U.32T15-2 35 17.1
