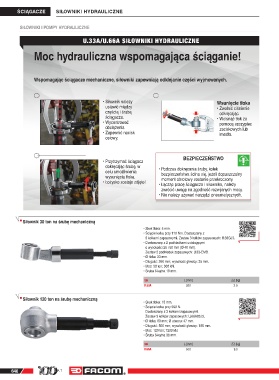

ŚCIĄGACZE
SIŁOWNIKI HYDRAULICZNE

SIŁOWNIKI I POMPY HYDRAULICZNE
U.33A/U.66A SIŁOWNIKI HYDRAULICZNE

Moc hydrauliczna wspomagająca ściąganie!

Wspomagając ściągacze mechaniczne, siłowniki zapewniają odklejanie części wyjmowanych.

• Siłownik należy Wsunięcie tłoka
ustawić między • Zwolnić ciśnienie
częścią i śrubą odkręcając.
ściągacza. • Wcisnąć tłok za
• Wycentrować pomocą szczypiec
obciążenia. zaciskowych lub
• Zapewnić nacisk imadła.
osiowy.

BEZPIECZEŃSTWO
• Przytrzymać ściągacz
dokręcając śrubę, w • Podczas dokręcania śruby, kołek
celu umożliwienia bezpieczeństwa ścina się, jeżeli dopuszczalny
wysunięcia tłoka. moment obrotowy zostanie przekroczony.
• Łożysko zostaje zdjęte!
• Łącząc pracę ściągacza i siłownika, należy
zwrócić uwagę na zgodność rozwijanych mocy.
• Nie należy używać narzędzi pneumatycznych.

Siłownik 30 ton na śrubę mechaniczną
• Skok tłoka: 5 mm.
• Ścięcie kołka przy 110 Nm. Dostarczany z
3 kołkami zapasowymi. Zestaw 3 kołków zapasowych: U.33GJ3.
• Dostarczany z 2 podkładkami ustalającymi
o wysokości 25 i 50 mm (Ø 40 mm).
Zestaw 2 podkładek zapasowych: U.33-EMB.
• Ø tłoka: 33 mm.
• Długość: 260 mm; wysokość głowicy: 35 mm.
• Moc: 30 ton; 300 kN.
• Śruba 6-kątna 19 mm.
L [mm] [kg]
U.33A 260 2.0

Siłownik 120 ton na śrubę mechaniczną
• Skok tłoka: 15 mm.
• Ścięcie kołka przy 550 N.
Dostarczany z 3 kołkami zapasowymi.
Zestaw 3 kołków zapasowych: U.66A03J3.
• Ø tłoka: 80 mm; Ø otworu: 47 mm.
• Długość: 500 mm; wysokość głowicy: 105 mm.
• Moc: 120 ton; 1200 kN.
• Śruba 6-kątna 36 mm.
L [mm] [kg]
U.66A 500 9.0
