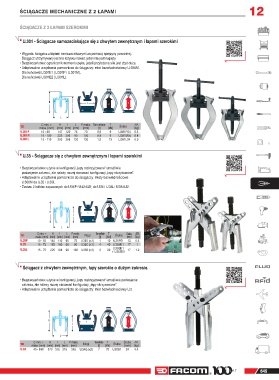

Page 645 - Facom

ŚCIĄGACZE MECHANICZNE Z 2 ŁAPAMI
ŚCIĄGACZE Z 2 ŁAPAMI SZEROKIMI 12

U.301 - Ściągacze samozaciskające się z chwytem zewnętrznym i łapami szerokimi

• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: ogranicznik momentu pęka, jeżeli przyłożona siła jest zbyt duża.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy U.49AM.
Dla końcówki U.301E1 (U.301P i U.301M).
Dla końcówki U.301E2 (U.301L).

C P T

C min. ÷ H l L P maks. Tonnellate T
maks. [mm] [mm] [mm] [mm] [mm] [t] [kN] Śruba [kg]
U.301P 15 - 50 147 120 75 70 0,9 9 U.301P04 0.5
U.301M 15 - 100 222 206 90 100 0,9 9 U.301M04 0.8
U.301L 15 - 110 300 268 120 130 1,3 13 U.301L04 0.9

U.35 - Ściągacze się z chwytem zewnętrznym i łapami szerokimi

• Bezpieczeństwo: użycie w konfiguracji „łapy rozkrzyżowane” umożliwia
podwojenie zakresu, ale należy raczej stosować konfiguracji „łapy skrzyżowane”.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młoty bezwładnościowe
U.306M do U.35 i U.35L.
• Zestaw 2 kołków zapasowych do U.35P: U.42-5J2; do U.35 i U.35L: U.35-5J2.

C P T

C min. ÷ H l L P maks. Nogi Tonnellate T Śruba Śruba
maks. [mm] [mm] [mm] [mm] [mm] [t] [kN] [mm] [kg]
U.35P 10 - 55 140 110 65 75 U.35D (x 2) 1 10 U.35P01 13 0.4
U.35 15 - 75 183 160 68 90 U.35C (x 2) 4 40 U.35SE1 17 1
U.35L 15 - 75 225 188 90 130 U.35B (x 2) 3 30 U.35SE1 17 1.2
+ U.35SE3

Ściągacz z chwytem zewnętrznym, łapy szerokie o dużym zakresie.

• Bezpieczeństwo: użycie w konfiguracji „łapy rozkrzyżowane” umożliwia podwojenie
zakresu, ale należy raczej stosować konfiguracji „łapy skrzyżowane”.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy U.2.

C P T

C min. ÷ H l L P maks. Tonnellate T Śruba
maks. [mm] [mm] [mm] [mm] [mm] Nogi [t] [kN] Śruba [mm] [kg]
U.34 40 - 180 370 315 215 245 U.34G (x2) 7 70 U.20B1 24 4.4

644 L AT 645
