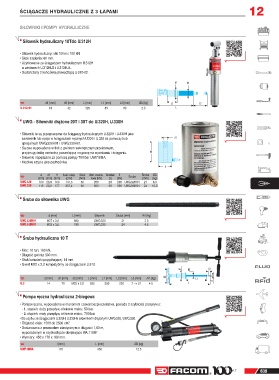

ŚCIĄGACZE HYDRAULICZNE Z 3 ŁAPAMI
SIŁOWNIKI I POMPY HYDRAULICZNE 12

Siłownik hydrauliczny 10Tdo U.312H

• Siłownik hydrauliczny: siła 10 ton: 100 kN.
• Skok trzpienia: 80 mm.
• Użytkowanie ze ściągaczem hydraulicznym U.312H
w zestawach U.312HJ3 i U.312HJ4.
• Dostarczany z końcówką prowadzącą U.312-02.

d1 d2

d1 [mm] d2 [mm] L [mm] L1 [mm] L2 [mm] [kg] L1 L2
U.312-01 61 42 325 83 80 2.3 L

UWG - Siłowniki drążone 20T i 30T do U.320H, U.330H

• Siłowniki te są przeznaczone do ściągaczy hydraulicznych U.320H i U.330H jako
zamiennik lub opcja w ściągaczach ręcznych U.320 i U.330 za pomocą śrub d1
specjalnych UWG.320H01 i UWG.330H01.
• Są one wyposażone w tłok z gwintem wewnętrznym przelotowym,
przyjmują śrubę centralną pozwalającą na pracę na wyciskaniu i ściąganiu. H
• Siłowniki napędzane za pomocą pompy 700 bar UWP.10MA.
• Możliwe użycie jako podnośnika.
d
d d1 H Ilość oleju Skok Wart. znamio- Tonnellate T Śruba Śruba
[mm] [mm] [mm] [cm³] [Nm] nowa [kN] [t] [kN] [mm] [kg]
UWG.320 100 23,8 160 141,5 50 200 20 200 UWG.320H01 21 8.0
UWG.330 115 29,0 177 257,4 60 300 30 300 UWG.330H01 24 10.0

Śruba do siłownika UWG
• Siła ściągania: 20 ton; 200 kN.
• Wyposażony w 3 łapy z chwytem zewnętrznym.
• 1 siłownik drążony UWG.320 ze śrubą UWG.320H01. d [mm] L [mm] Siłownik Śruba [mm] [kg]
• Użytkowanie z pompą 700 bar: UWP.10MA. UWG.320H01 M27 x 3,0 590 UWG.320 21 2.3
• Przy montażu siłownika hydraulicznego - użytkowanie tylko z 3 łapami. UWG.330H01 M33 x 3,5 780 UWG.330 24 4.5

Śruba hydrauliczna 10 T

• Moc: 10 ton; 100 kN.
• Długość gwintu: 300 mm.
• Skok końcówki popychającej: 14 mm.
• Gwint M22 x 2,0 kompatybilny ze ściągaczem U.310.
d1 d2 L3
d [mm] d1 [mm] d2 [mm] L [mm] L1 [mm] L2 [mm] L3 [mm] [kg] L2 L1
U.3 14 70 M22 x 2,0 555 300 230 7 --> 21 4.5 L d

Pompa ręczna hydrauliczna 2-biegowa

• Pompa ręczna, wyposażona w manometr i zawór bezpieczeństwa, posiada 2 szybkości przepływu:
- 1. stopień: duży przepływ, ciśnienie maks.: 50 bar.
- 2. stopień: mały przepływ, ciśnienie maks.: 700 bar.
• Do użytku ze ściągaczami U.320H, U.330H i siłownikami drążonymi UWG.320, UWG.330.
• Objętość oleju: 1500 do 2500 cm .
3
• Dostarczana z przewodem elastycznym o długości 1,80 m,
wyposażonym w szybkozłącze obejmujące WA.1166F.
• Wymiary: 450 x 170 x 160 mm.
l [mm] L [mm] [kg]
UWP.10MA 170 450 12.5

638 L AT 639
