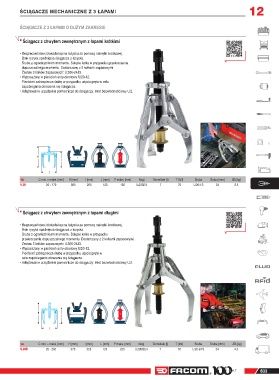

Page 633 - Facom

ŚCIĄGACZE MECHANICZNE Z 3 ŁAPAMI
ŚCIĄGACZE Z 3 ŁAPAMI O DUŻYM ZAKRESIE 12

Ściągacz z chwytem zewnętrznym z łapami krótkimi

• Bezpieczeństwo: blokada łap na łożysku za pomocą nakrętki środkowej.
Brak ryzyka spadnięcia ściągacza z łożyska.
Śruba z ogranicznikiem momentu. Ścięcie kołka w przypadku przekroczenia
dopuszczalnego momentu. Dostarczany z 2 kołkami zapasowymi.
Zestaw 3 kołków zapasowych: U.306-24J3.
• Wyposażony w pierścień anty-obrotowy U.20-12.
Pierścień zabezpiecza śrubę w przypadku użycia pręta w celu
zapobiegania obracania się ściągacza.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy U.2.

C P T

C min. ÷ maks. [mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.20 25 - 170 305 265 120 160 U.20SE4 7 70 U.20-1S 24 3.5

Ściągacz z chwytem zewnętrznym z łapami długimi

• Bezpieczeństwo: blokada łap na łożysku za pomocą nakrętki środkowej.
Brak ryzyka spadnięcia ściągacza z łożyska.
Śruba z ogranicznikiem momentu. Ścięcie kołka w przypadku
przekroczenia dopuszczalnego momentu. Dostarczany z 2 kołkami zapasowymi.
Zestaw 3 kołków zapasowych: U.306-24J3.
• Wyposażony w pierścień anty-obrotowy U.20-12.
Pierścień zabezpiecza śrubę w przypadku użycia pręta w
celu zapobiegania obracania się ściągacza.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy U.2.

C P T

C min. ÷ maks. [mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.20B 25 - 260 370 325 125 220 U.20BSE4 7 70 U.20-B1S 24 4.3
