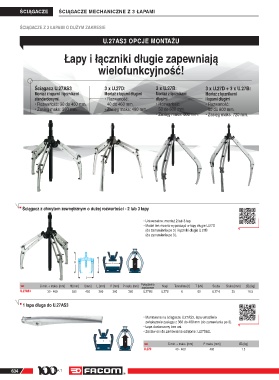

Page 634 - Facom

ŚCIĄGACZE
ŚCIĄGACZE MECHANICZNE Z 3 ŁAPAMI

ŚCIĄGACZE Z 3 ŁAPAMI O DUŻYM ZAKRESIE
U.27AS3 OPCJE MONTAŻU

Łapy i łączniki długie zapewniają

wielofunkcyjność!

Ściągacz U.27AS3 3 x U.27D: 3 x U.27B: 3 x U.27D + 3 x U.27B:
Montaż z łapami i łącznikami Montaż z łapami długimi Montaż z łącznikami Montaż z łącznikami
standardowymi. • Rozwartość: długimi i łapami długimi
• Rozwartość: 30 do 460 mm. 40 do 460 mm. • Rozwartość: • Rozwartość:
• Zasięg maks: 360 mm. • Zasięg maks: 480 mm. 50 do 800 mm. 50 do 800 mm.
• Zasięg maks: 600 mm. • Zasięg maks: 720 mm.

Ściągacz z chwytem zewnętrznym o dużej rozwartości - 2 lub 3 łapy

• Uniwersalne: montaż 2 lub 3 łap.
• Model ten można wyposażyć w łapy długie U.27D
(do zamawiania po 3) i łączniki długie U.27B
(do zamawiania po 3).

C P

Połączenia
C min. ÷ maks. [mm] H [mm] l [mm] L [mm] P [mm] P maks. [mm] zapasowe Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.27AS3 30 - 460 555 450 280 360 360 U.27BS U.27S 6 60 U.27-6 35 16.5

1 łapa długa do U.27AS3

• Montowana na ściągaczu U.27AS3, łapa umożliwia
zwiększenie zasięgu z 360 do 480 mm (do zamawiania po 3).
• Łapa dostarczany bez osi.
• Zestaw osi do zamawiania odrębnie: U.27SE2.

C P
C min. ÷ maks. [mm] P maks. [mm] [kg]
U.27D 40 - 460 480 1.5
