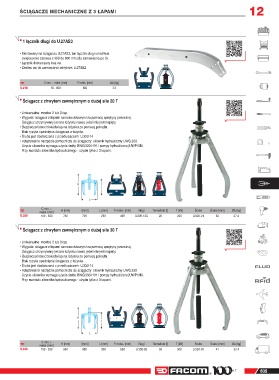

Page 635 - Facom

ŚCIĄGACZE MECHANICZNE Z 3 ŁAPAMI

1 łącznik długi do U.27AS3 12

• Montowany na ściągaczu U.27AS3, ten łącznik długi umożliwia
zwiększenie zakresu z 460 do 800 mm (do zamawiania po 3).
• Łącznik dostarczany bez osi.
• Zestaw osi do zamawiania odrębnie: U.27SE2.

C P
C min. ÷ maks. [mm] P maks. [mm] [kg]
U.27B 50 - 800 600 3.2

Ściągacz z chwytem zewnętrznym o dużej sile 20 T

• Uniwersalne: montaż 2 lub 3 łap.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: blokada łap na łożysku za pomocą pokrętła.
Brak ryzyka spadnięcia ściągacza z łożyska.
• Śruba jest dostarczona z przedłużaczem: U.320-14.
• Adaptowalne narzędzia pomocnicze do ściągaczy: siłownik hydrauliczny UWG.320.
Użycie siłownika wymaga użycia śruby UWG.320-H01 i pompy hydraulicznej UWP.10M.
Przy montażu siłownika hydraulicznego - użycie tylko z 3 łapami.

100
50 P T
50
230 230
360

C min. ÷ H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
maks. [mm]
U.320 100 - 360 740 700 250 400 U.320-13A 20 200 U.320-01 36 27.4

Ściągacz z chwytem zewnętrznym o dużej sile 30 T

• Uniwersalne: montaż 2 lub 3 łap.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: blokada łap na łożysku za pomocą pokrętła.
Brak ryzyka spadnięcia ściągacza z łożyska.
• Śruba jest dostarczona z przedłużaczem: U.330-14.
• Adaptowalne narzędzia pomocnicze do ściągaczy: siłownik hydrauliczny UWG.330.
Użycie siłownika wymaga użycia śruby UWG.330-H01 i pompy hydraulicznej UWP.10M.
Przy montażu siłownika hydraulicznego - użycie tylko z 3 łapami.

C P T

C min. ÷
maks. [mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.330 100 - 530 950 900 300 550 U.330-08 30 300 U.330-02 41 32.4
