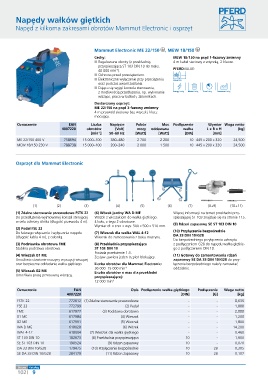

Napędy wałków giętkich

Napęd z kilkoma zakresami obrotów Mammut Electronic i osprzęt

Mammut Electronic ME 22/150 , MEW 18/150
Cechy: MEW 18/150 na prąd 1-fazowy zmienny
■ Regulowane obroty (z przekładnią 4 m kabel sieciowy z wtyczką, 2 klucze.
przyspieszającą ST 103 DIN 10 do maks.
40 000 min ). PFERDVALUE:
-1
■ Ochrona przed przeciążeniem.
■ Elektroniczne wyłączenie przy przeciążeniu
oraz podczas awarii zasilania.
■ Dająca się wyjąć konsola sterowania,
z możliwością przedłużenia, np. wykonanie
wiszące, praca w kotłach, zbiornikach.
Dostarczany osprzęt:
ME 22/150 na prąd 3-fazowy zmienny
4 m przewód sieciowy bez wtyczki, klucz
mocujący.
Oznaczenie EAN Liczba Napięcie Pobór Moc Podłączenie Wymiar Waga netto
4007220 obrotów [Volt] mocy oddawana wałka L x B x H [kg]
[min ] 50–60 Hz [Watt] [Watt] [DIN] [mm]
-1
ME 22/150 400 V 758694 15 000–100 380–480 2 700 2 200 10 445 x 200 x 320 24,500
MEW 18/150 230 V 788738 15 000–100 200–240 2 000 1 500 10 445 x 200 x 320 24,500

Osprzęt dla Mammut Electronic

(1) (2) (3) (4) (5) (6) (7) (8+9) (10+11)
(1) Zdalne sterowanie przewodowe FSTK 22 (6) Wózek jezdny WA D ME Więcej informacji na temat przekładni przy-
Do przedłużenia wyjmowanej konsoli sterującej Wózek z wieszakiem do wałka giętkiego. spieszającej ST 103 znajduje się na stronie 115.
w celu ochrony silnika (długość przewodu 4 m). 4 koła, z tego 2 obrotowe.
Wymiar dł. x szer. x wys: 500 x 500 x 510 mm. (9) Rdzeń zapasowy SE ST 103 DIN 10
(2) Pedał FSE 22
Do łatwego włączania i wyłączania napędu (7) Wieszak dla wałka WAL 4-12 (10) Przyłączenie bezpośrednie
(długość kabla 4 m), z osłonką. Wieszak do zamocowania z boku maszyny. DA 33 DIN 10/G28
Do bezpośredniego przyłączenia uchwytu
(3) Podstawka obrotowa FME (8) Przekładnia przyspieszająca z podłączeniem G28 do napędu wałka giętkie-
Stabilna podstawa obrotowa. ST 103 DIN 10 go z podłączeniem DIN 10.
Posiada przełożenie 1:3.
(4) Wieszak B1 ME Zestaw zawiera jeden trzpień blokujący. (11) Gotowy do zamontowania rdzeń
Umożliwia stawianie maszyny w pozycji wiszącej zapasowy SE DA 33 DIN 10/G28 do przy-
oraz bezpieczne odkładanie wałka giętkiego. Liczba obrotów dla Mammut Electronic: łączenia bezpośredniego należy zamawiać
36 000–15 000 min -1 oddzielnie.
(5) Wieszak B2 ME Liczba obrotów n max dla przekładni
Umożliwia pracę przesuwną wiszącą.
przyspieszającej:
12 000 min -1
Oznaczenie EAN Opis Podłączenie wałka giętkiego Podłączenie Waga netto
4007220 [DIN] [G] [kg]
FSTK 22 772812 (1) Zdalne sterowanie przewodowe - - 0,635
FSE 22 772799 (2) Pedał - - 1,000
FME 617977 (3) Podstawa obrotowa - - 2,000
B1 ME 617984 (4) Wieszak - - 1,200
B2 ME 617991 (5) Wieszak - - 1,800
WA D ME 618028 (6) Wózek - - 14,200
WAL 4-12 618004 (7) Wieszak dla wałka giętkiego - - 0,460
ST 103 DIN 10 182673 (8) Przekładnia przyspieszająca 10 - 1,600
SE ST 103 DIN 10 190524 (9) Rdzen zapasowy 10 - 0,070
DA 33 DIN 10/G28 179475 (10) Przyłączenie bezpośrednie 10 28 0,305
SE DA 33 DIN 10/G28 284179 (11) Rdzen zapasowy 10 28 0,107
