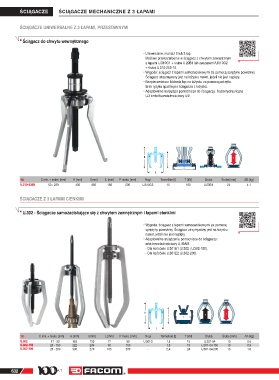

Page 632 - Facom

ŚCIĄGACZE
ŚCIĄGACZE MECHANICZNE Z 3 ŁAPAMI

ŚCIĄGACZE UNIWERSALNE Z 3 ŁAPAMI, PRZESTAWNYMI

Ściągacz do chwytu wewnętrznego

• Uniwersalne: montaż 2 lub 3 łap.
Możliwe przekształcenie w ściągacz z chwytem zewnętrznym
z łapami U.310G1 + śruba U.20B1 lub zaczepami U.310G2
+ śruba U.310-250-10.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: blokada łap na łożysku za pomocą pokrętła.
Brak ryzyka spadnięcia ściągacza z łożyska.
• Adaptowalne narzędzia pomocnicze do ściągaczy: śruba hydrauliczna
U.3 i młot bezwładnościowy U.2.

T
50 P
230
C

C min. ÷ maks. [mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.310-230N 50 - 230 400 360 180 200 U.310G3 10 100 U.20B1 24 4.1

ŚCIĄGACZE Z 3 ŁAPAMI CIENKIMI

U.302 - Ściągacze samozaciskające się z chwytem zewnętrznym i łapami cienkimi

• Wygoda: ściągacz z łapami samozaciskowymi za pomocą
sprężyny powrotnej. Ściągacz utrzymywany jest na łożysku
nawet, jeżeli nie jest napięty.
• Adaptowalne urządzenia pomocnicze do ściągaczy:
młot bezwładnościowy U.49AM.
- Dla końcówki U.301E1 (U.302 i U.302-150).
- Dla końcówki U.301E2 (U.302-200).

P T
C

C min. ÷ maks. [mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.302 17 - 80 153 130 77 90 U.301G 1,5 15 U.301-04 10 0.6
U.302-150 25 - 150 222 206 90 150 - 1,5 15 U.301-04-150 10 0.9
U.302-200 25 - 200 300 270 105 200 - 2,4 24 U.301-04-200 13 1.6

632 L AT 633
