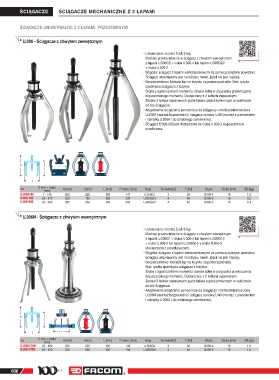

Page 630 - Facom

ŚCIĄGACZE
ŚCIĄGACZE MECHANICZNE Z 3 ŁAPAMI

ŚCIĄGACZE UNIWERSALNE Z 3 ŁAPAMI, PRZESTAWNYMI

U.306 - Ściągacze z chwytem zewnętrznym

• Uniwersalne: montaż 2 lub 3 łap.
Możliwe przekształcenie w ściągacz z chwytem wewnętrznym
z łapami U.306G2 + śruba U.306-4 lub łapami U.306G20
+ śruba U.306-2.
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: blokada łap na łożysku za pomocą pokrętła. Brak ryzyka
spadnięcia ściągacza z łożyska.
Śruba z ogranicznikiem momentu: ścięcie kołka w przypadku przekroczenia
dopuszczalnego momentu. Dostarczany z 2 kołkami zapasowymi.
Zestaw 3 kołków zapasowych: patrz tabela części zamiennych w zależności
od siły ściągacza.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy
U.306M (montaż bezpośredni) i ściągacz ramowy U.40 (montaż z pierścieniem
i nakrętką U.306A1 do odrębnego zamówienia).
• Ściągacz U.306-260 jest dostarczany ze śrubą U.306-3 wyposażoną w
przedłużacz.

C P T

C min. ÷ maks. H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [[kg]
[mm]
U.306A140 7 - 140 262 225 130 147 U.306G1 3 30 U.306-4 18 1.6
U.306-180 50 - 170 320 185 135 200 U.306G10 4 40 U.306-2 18 2.2
U.306-260 20 - 260 385 350 145 250 U.306G15 4 40 U.306-3 18 3.1

U.306N - Ściągacze z chwytem wewnętrznym

• Uniwersalne: montaż 2 lub 3 łap.
Możliwe przekształcenie w ściągacz z chwytem zewnętrznym
z łapami U.306G1 + śruba U.306-4 lub łapami U.306G10
+ śruba U.306-2 lub łapami U.306G15 + śruba U.306-3
(dostarczana z przedłużaczem).
• Wygoda: ściągacz z łapami samozaciskowymi za pomocą sprężyny powrotnej.
Ściągacz utrzymywany jest na łożysku nawet, jeżeli nie jest napięty.
• Bezpieczeństwo: blokada łap na łożysku za pomocą pokrętła.
Brak ryzyka spadnięcia ściągacza z łożyska.
Śruba z ogranicznikiem momentu: ścięcie kołka w przypadku przekroczenia
dopuszczalnego momentu. Dostarczany z 2 kołkami zapasowymi.
Zestaw 3 kołków zapasowych: patrz tabela części zamiennych w zależności
od siły ściągacza.
• Adaptowalne urządzenia pomocnicze do ściągaczy: młot bezwładnościowy
U.306M (montaż bezpośredni) i ściągacz ramowy U.40 (montaż z pierścieniem
i nakrętką U.306A1 do odrębnego zamówienia).

T P
C
C min. ÷ maks.
[mm] H [mm] l [mm] L [mm] P maks. [mm] Nogi Tonnellate [t] T [kN] Śruba Śruba [mm] [kg]
U.306A130N 23 - 130 250 225 130 140 U.306G2 3 30 U.306-4 18 1.3
U.306-170N 50 - 170 320 285 135 190 U.306G20 4 40 U.306-2 18 1.8

630 L AT 631
