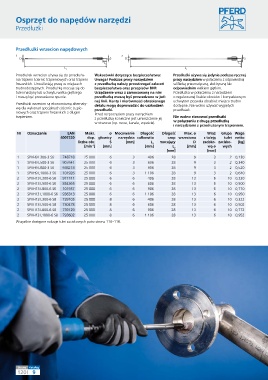

Osprzęt do napędów narzędzi

Przedłużki

Przedłużki wrzecion napędowych
1 2
D S D S
L L
2 2
L L
1 1
Przedłużek wrzecion używa się do przedłuża- Wskazówki dotyczące bezpieczeństwa: Przedłużki używa się jedynie podczas ręcznej
nia trzpieni ściernic trzpieniowych oraz trzpieni Uwaga! Podczas pracy narzędziem pracy narzędziem w połączeniu z odpowiednią
frezarskich. Umożliwiają pracę w miejscach z przedłużką należy przestrzegać zaleceń szlifierką pneumatyczną, elektryczną lub
trudnodostępnych. Przedłużkę mocuje się do bezpieczeństwa oraz przepisów BHP. odpowiednim wałkiem giętkim.
tulei maszyny lub uchwytu wałka giętkiego Urządzenie wraz z zamocowaną na nim Przedłużka w połączeniu z narzędziem
i muszą być prowadzone ręcznie. przedłużką muszą byś prowadzone w jed- o regulowanej liczbie obrotów i kompaktowym
nej linii. Kanty i nierówności obrabianego uchwytem pozwala obrabiać miejsca trudno
Przedłużki wrzecion są ekonomiczną alternaty- detalu mogą doprowadzić do uszkodzeń dostępne. Nie wolno używać wygiętych
wą dla wykonań specjalnych ściernic trzpie- przedłużki. przedłużek.
niowych oraz trzpieni frezarskich z długim Przed rozpoczęciem pracy narzędziem
trzpieniem. Nie wolno stosować przedłużki
z przedłużką konieczne jest umieszczenie jej
w otworze (np. rurze, kanale, wpuście). w połączeniu z drugą przedłużką
i narzędziami z przedłużanym trzpieniem.
Nr Oznaczenie EAN Maks. ø Mocowanie Długość Długość Max. ø Wraz Grupa Waga
4007220 dop. głowicy narzędzia całkowita czop wrzeciona z tuleją tulei netto
liczba obr. S [mm] L 1 mocujący D zacisko- zacisko- [kg]
[min ] [mm] [mm] L [mm] wą ø wych
-1
2
[mm] [mm]
1 SPVH9 L300-3 S6 748718 25 000 6 3 406 28 9 3 2 0,130
1 SPVH9 L500-3 S6 907641 25 000 6 3 606 28 9 3 2 0,340
1 SPVH9 L800-3 S6 938218 25 000 6 3 906 28 9 3 2 0,520
1 SPVH9 L1000-3 S6 101926 25 000 6 3 1 106 28 9 3 2 0,640
2 SPVH13 L300-6 S6 971741 25 000 6 6 406 28 13 6 10 0,320
2 SPVH13 L500-6 S6 854365 25 000 6 6 606 28 13 6 10 0,500
2 SPVH13 L800-6 S6 101957 25 000 6 6 906 28 13 6 10 0,770
2 SPVH13 L1000-6 S6 936313 25 000 6 6 1 106 28 13 6 10 0,950
2 SPVH13 L300-6 S8 739105 25 000 8 6 406 28 13 6 10 0,322
2 SPVH13 L500-6 S8 730478 25 000 8 6 606 28 13 6 10 0,502
2 SPVH13 L800-6 S8 739129 25 000 8 6 906 28 13 6 10 0,772
2 SPVH13 L1000-6 S8 793602 25 000 8 6 1 106 28 13 6 10 0,952
Wszystkie dostępne rodzaje tulei zaciskowych patrz strona 116–118.
