ŚCIĄGACZE

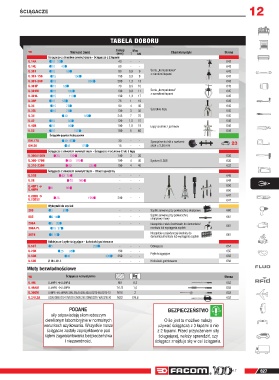

TABELA DOBORU 12

Moc
F Wielkość (mm) Zasięg T kN Charakterystyki Strona

(mm)
Ściągacze z chwytem zewnętrznym - Ściągacze z 2 łapami
U.14A ³ 10 35 ´ 40 - - 643
U.14L ³ 10 45 ´ 60 - - 643
U.301 ³ 10 80 ´ 90 0,9 9 Seria „kompaktowa” 643
z cienkimi łapami
U.301-150 ³ 15 150 ´ 150 0,9 9 643
U.301-200 ³ 15 200 ´ 200 1,3 13 643
U.301P ³ 15 50 ´ 70 0,9 10 645
U.301M ³ 15 100 ´ 100 0,9 11 Seria „kompaktowa” 645
z szerokimi łapami
U.301L ³ 15 110 ´ 130 1,3 17 645
U.35P ³ 10 55 ´ 75 1 10 645
U.35 ³ 15 75 ´ 90 4 40 645
U.35L ³ 15 75 ´ 130 3 30 Szerokie łapy 645
U.34 ³ 40 180 ´ 245 7 70 645
U.42 ³ 10 85 ´ 120 1,5 15 646
U.42B ³ 10 85 ´ 180 1,5 15 Łapy cienkie z jarzmem 646
U.52 ³ 10 150 ´ 160 6 60 646
Ściąganie poprzez koła pasowe
DM.17A ³ 40 65 ´ 30 - - Specjalne do kół z rowkami: 23
DM.50 ³ 45 175 ´ 15 - - skok = 3,56 mm
Ściągacze z chwytem wewnętrznym - Ściągacze modułowe 2 lub 3 łapy
U.306A130N ´ 23 130 ³ 140 3 30 630
U.306-170N ´ 50 170 ³ 190 4 40 System U.306 630
U.310-230N ´ 50 230 ³ 190 4 40 632
Ściągacze z chwytem wewnętrznym – Chwyt specjalny
U.51B ´ 32 70 ³ - - - 648
U.28 ´ 70 160 ³ - - - 649
U.49P1  ´ ³ - - - 650
U.49P9 6 60 650
U.23D5  ´ ³ 240 - - 647
U.23D32 25 190 647
Wykrętaki do szpilek
285 ³ 3 50 ´ - - - Szpilki zerwane przy powierzchni, skrętprawy 660
885 ³ ´ - - - Szpilki zerwane przy powierzchni, 661
6 14
skrętprawy i lewy
286A ³ 5 20 ´ - - - Narzędzie o wielu średnicach do demontażu/ 661
286A.PL ³ 15 27 ´ montażu lub wyciągania szpilek
287B ³ ´ Narzędzie o pojedynczej średnicy do 661
6 16
demontażu/montażu lub wyciągania szpilek
Odklejacze i pętle ściągające - końcówki gwintowane
U.53T ³ 5 250 ´ - - - Odklejacze 654
U.23K ³ 25 95 ´ 150 - - Pętle ściągające 655
U.53K ³ 40 400 ´ 350 - - 655
U.53E Ø M4-M14 - - - Końcówki gwintowane 656
Młoty bezwładnościowe
F Ściągacze kompatybilne Kg Strona
U.49L U.49P1 U.49P4 M8 0,2 652
U.49AM U.49P5 U.49P9 Tr1/2 1,0 652
U.306M U.49P5 U.49P9/U.35/U.35L/U.42/U.42L/U.32T2-8/U.32T2-12 M16 2 652
U.2/U.2A U.20/U.20B/U.310-170/U.310-250/U.310-230N/U.32T6-16/U.32T6-20 M22 7/9,8 652

PODANE BEZPIECZEŃSTWO
siły odpowiadają siłom roboczym
określonym laboratoryjnie w normalnych O ile jest to możliwe należy
warunkach użytkowania. Wszystkie nasze używać ściągacza z 3 łapami a nie
ściągacze zostały zaprojektowane pod z 2 łapami. Przed przyłożeniem siły
kątem zagwarantowania bezpieczeństwa ściągającej, należy sprawdzić, czy
i niezawodności. ściągacz znajduje się w osi ściągania.

626 L AT 627
