ŚCIĄGACZE
ŚCIĄGACZE

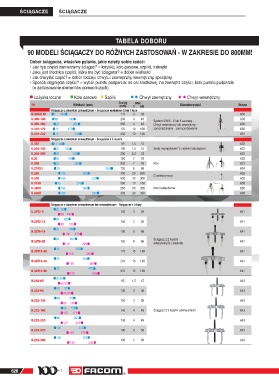

TABELA DOBORU

90 MODELI ŚCIĄGACZY DO RÓŻNYCH ZASTOSOWAŃ - W ZAKRESIE DO 800MM!

Dobór ściągacza, właściwe pytania, jakie należy sobie zadać:
• Jaki typ części zamierzamy ściągać? = łożysko, koło pasowe, szpilki, nakrętki
• Jaka jest średnica części, która ma być ściągana? = dobór wielkości
• Jak chwytać część? = dobór rodzaju chwytu: zewnętrzny, wewnętrzny, specjalny.
• Sposób ciągnięcia części? = wybór punktu podparcia: na osi środkowej, na zewnątrz części, brak punktu podparcia
(= zastosowanie elementów pomocniczych).

Łożyska toczne Koła pasowe Szpilki ³ ´ Chwyt zewnętrzny ´ ³ Chwyt wewnętrzny

Zasięg Moc
F Wielkość (mm) (mm) T kN Charakterystyki Strona

Ściągacze z chwytem zewnętrznym - Ściągacze modułowe 2 lub 3 łapy
U.306A140 ³ 7 140 ´ 147 3 30 630
U.306-180 ³ 10 180 ´ 200 4 40 System U.306 - 2 lub 3 zaczepy - 630
U.306-260 ³ 20 260 ´ 250 4 40 Chwyt wewnętrzny lub zewnętrzny - 630
U.310-170 ³ 15 170 ´ 170 10 100 samozaciskanie - samocentrowanie 630
U.310-250 ³ 15 250 ´ 250 10 100 631
Ściągacze z chwytem zewnętrznym - Ściągacze z 3 łapami
U.302 ³ 17 80 ´ 90 1,5 15 632
U.302-150 ³ 25 150 ´ 150 1,5 15 Seria «kompaktowa” z cienkimi zaczepami 632
U.302-200 ³ 25 200 ´ 200 2,4 24 632
U.20 ³ 25 170 ´ 160 7 70 633
U.20B ³ 25 260 ´ 220 7 70 Moc 633
U.27AS3 ³ 30 800 ´ 720 6 60 634
U.320 ³ 100 360 ´ 400 20 200 O wielkiej mocy 635
U.330 ³ 100 530 ´ 550 30 300 635
U.312H ³ 45 270 ´ 260 10 100 636
U.320H ³ 100 360 ´ 265 20 200 Moc hydrauliczna 638
U.330H ³ 100 530 ´ 395 30 300 638

Ściągacze z chwytem zewnętrznym lub wewnętrznym - Ściągacze z 2 łapy
³ 20 80 ´
U.32T2-8 ´ 90 140 ³ 105 2 20 641
³ 20 120 ´
U.32T2-12 ´ 90 180 ³ 105 2 20 641
³ 20 160 ´
U.32T6-16 ´ 130 250 ³ 150 6 60 641
³ 20 200 ´ Ściągacz z 2 łapami
U.32T6-20 ´ 130 290 ³ 150 6 60 odwracalnymi z blokadą 641
³ 25 250 ´
U.32T15-25 ´ 180 380 ³ 170 15 150 641
³ 25 350 ´
U.32T15-35 ´ 180 480 ³ 270 15 150 641
³ 25 470 ´
U.32T15-50 ´ 180 530 ³ 270 15 150 641
³ 30 60 ´
U.232-65 ´ 65 90 ³ 65 1,5 15 643
³ 60 81 ´
U.232-90 ´ 86 95 ³ 100 3 30 643
³ 60 122 ´
U.232-130 100 3 30 643
´ 86 136 ³
U.232-160 ³ 86 153 ´ ³ 145 4 40 Ściągacz z 2 łapami odwracalnymi 643
´
127 171
³ 86 203 ´
U.232-210 ´ 127 222 ³ 145 4 40 643
³ 100 255 ´
U.232-270 ´ 148 276 ³ 190 5 50 643
³ 100 325 ´
U.232-340 190 5 50 643
´ 148 346 ³

626 L AT 627
