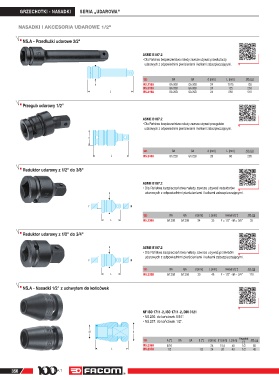

Page 356 - Facom

GRZECHOTKI - NASADKI
SERIA „UDAROWA”

NASADKI I AKCESORIA UDAROWE 1/2"

NS.A - Przedłużki udarowe 3/2"

ASME B107.2
• Dla Państwa bezpieczeństwa należy zawsze używać przedłużaczy
udarowych z odpowiednimi pierścieniami i kołkami zabezpieczającymi.

BA GA d [mm] L [mm] [g]
d NS.210A BA.20B GA.20B 24 7575 130
NS.215A BA.20B GA.20B 24 125 230
L NS.219A BA.20B GA.20B 24 250 510

Przegub udarowy 1/2"

ASME B107.2
• Dla Państwa bezpieczeństwa należy zawsze używać przegubów
udarowych z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
d

BA GA d [mm] L [mm] [g]
L NS.240A BA.22B GA.22B 28 60 205

Reduktor udarowy z 1/2" do 3/8"

ASME B107.2
• Dla Państwa bezpieczeństwa należy zawsze używać reduktorów
d udarowych z odpowiednimi pierścieniami i kołkami zabezpieczającymi.

F M
BA GA d [mm] L [mm] Kwadrat ["] [g]
L NS.230A BA.20B GA.20B 24 35 F = 1/2" - M = 3/8" 35

Reduktor udarowy z 1/2" do 3/4"

d ASME B107.2
• Dla Państwa bezpieczeństwa należy zawsze używać przekładni
udarowych z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
F M
BA GA d [mm] L [mm] Kwadrat ["] [g]
L NS.232B BA.25B GA.25B 30 48 F = 1/2" - M = 3/4" 170

NS.A - Nasadki 1/2" z uchwytem do końcówek

NF ISO 1711-2, ISO 1711-2, DIN 3121
• NS.236: do końcówek 5/16".
• NS.237: do końcówek 1/2".

d1 d
Kwadrat
A ["] BA GA d ["] d [mm] d1 [mm] L [mm] ["] [g]
NS.236A 5/16 24 15,5 40 1/2 60
L NS.237A 1/2 1/2 24 20 40 1/2 40

356 L AT 357
