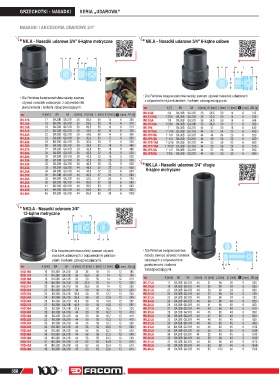

Page 358 - Facom

GRZECHOTKI - NASADKI
SERIA „UDAROWA”

NASADKI I AKCESORIA UDAROWE 3/4"

NK.A - Nasadki udarowe 3/4" 6-kątne metryczne NK.A - Nasadki udarowe 3/4" 6-kątne calowe

A L
L1
A L
L1
d1 d
d1 d

• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
• Dla Państwa bezpieczeństwa należy zawsze
używać nasadek udarowych z odpowiednimi z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
pierścieniami i kołkami zabezpieczającymi. A ["] BA GA d [mm] d1 [mm] L [mm] L1 [mm] u [ mm] [g]
NK.3/4A 3/4 BA.30B GA.31B 38 29,5 50 14 6 315
A [mm] BA GA d [mm] d1 [mm] L [mm] L1 [mm] u [ mm] [g]
NK.13/16A 13/16 BA.30B GA.31B 38 32,0 50 14 6 330
NK.17A 17 BA.30B GA.31B 38 28,5 50 14 6 300 NK.7/8A 7/8 BA.30B GA.31B 38 34,0 50 14 6 345
NK.18A 18 BA.30B GA.31B 38 29,0 50 14 6 310 NK.15/16A 15/16 BA.30B GA.31B 38 36,0 50 17 6 350
NK.19A 19 BA.30B GA.31B 38 29,5 50 14 6 315 NK.1PA 1" BA.30B GA.31B 44 41 50 18 6 480
NK.21A 21 BA.30B GA.31B 38 32,0 50 14 6 330 NK.1P/16A 1’ 1/16 BA.30B GA.31B 44 43 54 23 6 480
NK.22A 22 BA.30B GA.31B 38 34,0 50 14 6 345 NK.1P1/8A 1’ 1/8 BA.30B GA.31B 44 44 54 23 6 520
NK.23A 23 BA.30B GA.31B 38 35,0 50 17 6 350 NK.1P1/4A 1’ 1/4 BA.30B GA.31B 44 49 56 23 6 620
NK.24A 24 BA.30B GA.31B 38 36,0 50 17 6 350 NK.1P5/16A 1 '5/16 BA.30B GA.31B 44 53 56 23 6 680
NK.26A 26 BA.30B GA.31B 38 38,0 52 18 6 480 NK.1P7/16A 1 '7/16" BA.30B GA.31B 44 55 56 24 6 515
NK.27A 27 BA.30B GA.31B 38 42,0 52 18 6 480 NK.1P1/2A 1’ 1/2 BA.30B GA.31B 44 57 58 26 6 890
NK.28A 28 BA.30B GA.31B 38 42,0 52 18 6 520 NK.1P5/8A 1’5/8 BA.30B GA.31B 44 60 58 28 6 890
NK.29A 29 BA.30B GA.31B 38 42,0 52 18 6 520
NK.30A 30 BA.30B GA.31B 38 42,0 52 20 6 545
NK.32A 32 BA.30B GA.31B 38 46,0 55 22 6 620 NK.LA - Nasadki udarowe 3/4" długie
NK.33A 33 BA.30B GA.31B 44 48,0 57 22 6 650 6-kątne metryczne
NK.34A 34 BA.30B GA.31B 44 48,0 57 22 6 680
NK.35A 35 BA.30B GA.31B 44 50,0 57 24 6 680
NK.36A 36 BA.30B GA.31B 44 52,0 57 24 6 705
NK.38A 38 BA.30B GA.31B 44 56,0 57 26 6 890
NK.41A 41 BA.30B GA.31B 44 58,0 63 27 6 890
NK.42A 42 BA.30B GA.31B 44 62,0 63 27 6 925
NK.46A 46 BA.30B GA.31B 44 65,0 68 30 6 1000
NKD.A - Nasadki udarowe 3/4''
12-kątne metryczne
L

d1 d

L1 A
A
• Dla bezpieczeństwa należy zawsze używać • Dla Państwa bezpieczeństwa
nasadek udarowych z odpowiednimi pierście- należy zawsze używać nasadek d1 d
niami i kołkami zabezpieczającymi. udarowych z odpowiednimi
pierścieniami i kołkami L1
A [mm] BA GA d [mm] d1 [mm] L [mm] L1 [mm] T[ mm] [g] L
NKD.16A 16 BA.30B GA.31B 38 38 50 14 12 185 zabezpieczającymi.
NKD.17A 17 BA.30B GA.31B 38 30,0 50 14 12 190
NKD.18A 18 BA.30B GA.31B 38 38 50 14 12 215 A [mm] BA GA d [mm] d1 [mm] L [mm] L1 [mm] u [ mm] [g]
NKD.19A 19 BA.30B GA.31B 38 32,5 50 14 12 220 NK.17LA 17 BA.30B GA.31B 44 31 90 20 6 550
NKD.21A 22 BA.30B GA.31B 38 36,5 50 14 12 230 NK.19LA 19 BA.30B GA.31B 44 33 90 24 6 620
NKD.22A 21 BA.30B GA.31B 38 50 50 14 12 230 NK.21LA 21 BA.30B GA.31B 44 35 90 24 6 600
NKD.23A 23 BA.30B GA.31B 39,9 50 50 12,7 12 248 NK.22LA 22 BA.30B GA.31B 44 37 90 24 6 780
NKD.24A 24 BA.30B GA.31B 39,9 50 50 13,9 12 249 NK.23LA 23 BA.30B GA.31B 44 38 90 24 6 780
NKD.26A 26 BA.30B GA.31B 40,9 50 50 14,6 12 297 NK.24LA 24 BA.30B GA.31B 44 39 90 40 6 820
NKD.27A 27 BA.30B GA.31B 40,9 50 50 15,8 12 297 NK.26LA 26 BA.30B GA.31B 44 41 90 40 6 800
NKD.28A 28 BA.30B GA.31B 43,9 50 50 16,3 12 330 NK.27LA 27 BA.30B GA.31B 44 43 90 40 6 810
NKD.29A 29 BA.30B GA.31B 44 50 50 16,7 12 410 NK.29LA 29 BA.30B GA.31B 44 45 90 40 6 890
NKD.30A 30 BA.30B GA.31B 44 50 50 16,7 12 410 NK.30LA 30 BA.30B GA.31B 44 47 90 40 6 900
NKD.32A 32 BA.30B GA.31B 44 50 50 18,3 12 410 NK.32LA 32 BA.30B GA.31B 44 48 90 45 6 930
NKD.33A 33 BA.30B GA.31B 44 56 56 19,1 12 500 NK.33LA 33 BA.30B GA.31B 44 48 90 45 6 980
NKD.34A 34 BA.30B GA.31B 44 56 56 20,0 12 500 NK.34LA 34 BA.30B GA.31B 44 48 90 45 6 1100
NKD.35A 35 BA.30B GA.31B 44 56 56 20,1 12 520 NK.35LA 35 BA.30B GA.31B 44 50 90 45 6 1240
NKD.36A 36 BA.30B GA.31B 44 56 56 21,5 12 540 NK.36LA 36 BA.30B GA.31B 44 52 90 45 6 1240
NKD.38A 38 BA.30B GA.31B 44 56 56 22,3 12 540 NK.38LA 38 BA.30B GA.31B 44 56 90 45 6 1220
NKD.41A 41 BA.30B GA.31B 45 62 62 24,9 12 618 NK.41LA 41 BA.30B GA.31B 44 58 90 48 6 1470
NKD.42A 42 BA.30B GA.31B 45 62 62 25,4 12 679 NK.42LA 42 BA.30B GA.31B 44 62 90 48 6 1450
NKD.46A 46 BA.30B GA.31B 45 63 63 28,6 12 814 NK.46LA 46 BA.30B GA.31B 44 65 100 48 6 1500

358 L AT 359
