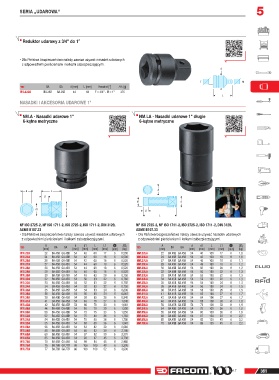

Page 361 - Facom

SERIA „UDAROWA”

Reduktor udarowy z 3/4" do 1" 5

• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
d

F M
BA GA d [mm] L [mm] Kwadrat ["] [g]
NK.232A BA.36B GA.35B 44 68 F = 3/4” - M = 1” 375
L
NASADKI I AKCESORIA UDAROWE 1"

NM.A - Nasadki udarowe 1" NM.LA - Nasadki udarowe 1" długie
6-kątne metryczne 6-kątne metryczne

A L A
L1
d1 d
d1 d L1
L

NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, DIN 3129, NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, DIN 3129,
ASME B107.33 ASME B107.33
• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych • Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
z odpowiednimi pierścieniami i kołkami zabezpieczającymi. z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
A d d1 L L1 u A d d1 L L1 u
[mm] BA GA [mm] [mm] [mm] [mm] [ mm] [kg] [mm] BA GA [mm] [mm] [mm] [mm] [ mm] [kg]
NM.22A 22 BA.45B GA.45B 54 40 60 17 6 0,500 NM.22LA 22 BA.45B GA.45B 54 40 100 17 6 1,0
NM.24A 24 BA.45B GA.45B 54 42 60 18 6 0,500 NM.24LA 24 BA.45B GA.45B 54 42 100 18 6 1,0
NM.26A 26 BA.45B GA.45B 54 42 60 18 6 0,520 NM.27LA 27 BA.45B GA.45B 54 46 100 18 6 1,1
NM.27A 27 BA.45B GA.45B 54 44 60 18 6 0,520 NM.29LA 29 BA.45B GA.45B 54 49 100 18 6 1,2
NM.28A 28 BA.45B GA.45B 54 44 60 18 6 0,520 NM.30LA 30 BA.45B GA.45B 54 50 100 20 6 1,2
NM.29A 29 BA.45B GA.45B 54 46 60 18 6 0,520 NM.32LA 32 BA.45B GA.45B 54 50 100 22 6 1,3
NM.30A 30 BA.45B GA.45B 54 48 63 20 6 0,750 NM.33LA 33 BA.45B GA.45B 54 52 100 22 6 1,3
NM.32A 32 BA.45B GA.45B 54 50 63 22 6 0,760 NM.34LA 34 BA.45B GA.45B 54 52 100 22 6 1,3
NM.33A 33 BA.45B GA.45B 54 52 63 22 6 0,750 NM.35LA 35 BA.45B GA.45B 54 54 100 24 6 1.3
NM.34A 34 BA.45B GA.45B 54 52 63 22 6 0,750 NM.36LA 36 BA.45B GA.45B 54 56 100 24 6 1,5
NM.35A 35 BA.45B GA.45B 54 54 63 24 6 0,800 NM.38LA 38 BA.45B GA.45B 54 58 100 26 6 1,5
NM.36A 36 BA.45B GA.45B 54 56 65 24 6 0,840 NM.41LA 41 BA.45B GA.45B 54 63 100 27 6 1,7
NM.38A 38 BA.45B GA.45B 54 58 65 26 6 0,840 NM.42LA 42 BA.45B GA.45B 54 64 100 27 6 1,7
NM.41A 41 BA.45B GA.45B 54 63 70 27 6 1,040 NM.46LA 46 BA.45B GA.45B 54 68 100 30 6 1,6
NM.42A 42 BA.45B GA.45B 54 66 70 30 6 1,040 NM.50LA 50 BA.45B GA.45B 54 73 100 33 6 1,9
NM.46A 46 BA.45B GA.45B 54 68 70 30 6 1,500 NM.54LA 54 BA.45B GA.45B 54 78 100 36 6 1,8
NM.50A 50 BA.45B GA.45B 54 73 75 33 6 1,650 NM.55LA 55 BA.45B GA.45B 54 80 100 36 6 1,9
NM.52A 52 BA.45B GA.45B 54 75 80 36 6 1,750 NM.60LA 60 BA.45B GA.45B 54 87 120 39 6 2,2
NM.54A 54 BA.45B GA.45B 54 78 80 36 6 1,790 NM.65LA 65 BA.45B GA.45B 54 93 120 45 6 2,2
NM.55A 55 BA.45B GA.45B 54 80 80 36 6 1,840 NM.70LA 70 BA.45B GA.45B 54 99 125 45 6 2,2
NM.56A 56 BA.45B GA.45B 54 83 82 39 6 2,060
NM.58A 58 BA.45B GA.45B 54 85 82 39 6 2,190
NM.60A 60 BA.45B GA.45B 54 87 82 39 6 2,370
NM.65A 65 BA.45B GA.45B 54 93 87 45 6 2,730
NM.70A 70 BA.45B GA.45B 54 99 94 45 6 2,980
NM.75A 75 BA.76B GA.77B 86 106 100 48 6 3,300
NM.77A 77 BA.76B GA.77B 86 108 100 52 6 3,500
