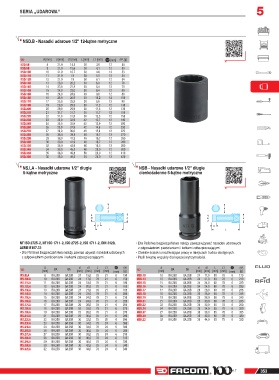

SERIA „UDAROWA”

NSD.B - Nasadki udarowe 1/2'' 12-kątne metryczne 5

A [mm] d [mm] d1 [mm] L [mm] L1 [mm] T[ mm] [g]
NSD.8B 8 21.9 14.5 38 3.6 12 50
NSD.9B 9 21,9 15,6 38 4,1 12 50
NSD.10B 10 21.9 16.7 38 4.6 12 53
NSD.11B 11 21.9 18 38 5.5 12 54
NSD.12B 12 21.9 19 38 6.1 12 54
NSD.13B 13 23,9 20,2 38 6,8 12 70
NSD.14B 14 23,9 21,5 38 8,4 12 70
NSD.15B 15 24,9 23,0 38 8,4 12 80
NSD.16B 16 24,9 24,9 38 9,6 12 80
NSD.18B 18 26,9 26,9 38 10,2 12 100
NSD.17B 17 25,9 25,9 38 9,6 12 90
NSD.19B 19 29,9 29,9 38 11,2 12 130
NSD.20B 20 29,9 29,9 38 11,5 12 130
NSD.21B 21 31,7 31,7 38 11,7 12 150
NSD.22B 22 31,9 31,9 38 12,5 12 150
NSD.23B 23 33,9 33,9 42 12,7 12 180
NSD.24B 24 35,9 35,9 42 13,9 12 200
NSD.26B 26 35,9 37,9 42 14,6 12 230
NSD.27B 27 38,0 39,8 46 15,8 12 270
NSD.28B 28 38,0 39,8 46 16,7 12 270
NSD.29B 29 38,0 41,9 46 16,7 12 280
NSD.30B 30 38,0 41,9 46 16,7 12 280
NSD.32B 32 38,0 43,9 46 18,3 12 280
NSD.34B 34 38,0 45,8 46 20,0 12 300
NSD.35B 35 38,0 49,8 50 20,0 12 410
NSD.36B 36 38,0 49,8 50 20,0 12 420
NS.LA - Nasadki udarowe 1/2" długie NSB - Nasadki udarowe 1/2" długie
6-kątne metryczne cienkościenne 6-kątne metryczne

A A

d1 d d1 d
L1 L1
L L

NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, DIN 3129, • Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych
ASME B107.33 z odpowiednimi pierścieniami i kołkami zabezpieczającymi.
• Dla Państwa bezpieczeństwa należy zawsze używać nasadek udarowych • Cienkie ścianki umożliwiające pracę w miejscach trudno dostępnych.
z odpowiednimi pierścieniami i kołkami zabezpieczającymi. • Profil 6-kątny wypukły dla lepszej wytrzymałości.

A d d1 L L1 u A d d1 L L1 u
[mm] BA GA [mm] [mm] [mm] [mm] [ mm] [g] [mm] BA GA [mm] [mm] [mm] [mm] [ mm] [g]
NS.8LA 8 BA.20B GA.20B 24 15,0 78 21 6 130 NSB.10 10 BA.20B GA.20B 24 17,0 80 78 6 170
NS.10LA 10 BA.20B GA.20B 24 17,0 78 21 6 150 NSB.13 13 BA.20B GA.20B 24 21,0 80 78 6 210
NS.11LA 11 BA.20B GA.20B 24 18,0 78 21 6 160 NSB.15 15 BA.20B GA.20B 24 24,0 80 78 6 220
NS.12LA 12 BA.20B GA.20B 24 20,0 78 21 6 165 NSB.16 16 BA.20B GA.20B 24 24,0 80 78 6 230
NS.13LA 13 BA.20B GA.20B 24 21,0 78 21 6 185 NSB.17 17 BA.20B GA.20B 26 26,0 80 78 6 245
NS.14LA 14 BA.20B GA.20B 24 22,0 78 21 6 200 NSB.18 18 BA.20B GA.20B 25 28,0 80 78 6 245
NS.15LA 15 BA.20B GA.20B 24 24,0 79 21 6 210 NSB.19 19 BA.20B GA.20B 25 28,0 80 78 6 240
NS.16LA 16 BA.20B GA.20B 24 24,0 78 21 6 220 NSB.21 21 BA.20B GA.20B 25 30,0 80 78 6 245
NS.17LA 17 BA.20B GA.20B 26 26,0 78 21 6 250 NSB.22 22 BA.25B GA.25B 30 32,0 85 78 6 250
NS.18LA 18 BA.20B GA.20B 25 28,0 78 21 6 275 NSB.24 24 BA.25B GA.25B 30 34,0 85 78 6 280
NS.19LA 19 BA.20B GA.20B 25 28,0 78 21 6 270 NSB.27 27 BA.25B GA.25B 30 38,0 85 78 6 325
NS.21LA 21 BA.20B GA.20B 25 30,0 78 21 6 280 NSB.30 30 BA.25B GA.25B 30 42,0 85 78 6 330
NS.22LA 22 BA.25B GA.25B 30 32,0 78 26 6 290 NSB.32 32 BA.25B GA.25B 30 44,0 85 78 6 335
NS.23LA 23 BA.25B GA.25B 30 34,0 78 24 6 300
NS.24LA 24 BA.25B GA.25B 30 34,0 78 24 6 300
NS.26LA 26 BA.25B GA.25B 30 36,0 78 24 6 305
NS.27LA 27 BA.25B GA.25B 30 38,0 78 24 6 310
NS.28LA 28 BA.25B GA.25B 30 40,0 78 24 6 315
NS.29LA 29 BA.25B GA.25B 30 40,0 78 24 6 330
NS.30LA 30 BA.25B GA.25B 30 42,0 78 24 6 340
NS.32LA 32 BA.25B GA.25B 30 44,0 78 24 6 340
